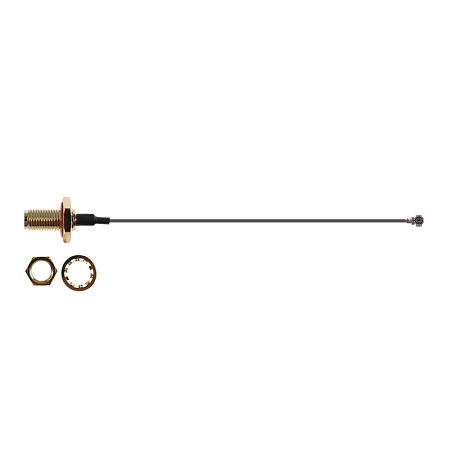

VF kabelová redukce (pigtail) z U.FL (f) na SMA (f), délka kabelu 10 cm
Charakteristické vlastnosti:

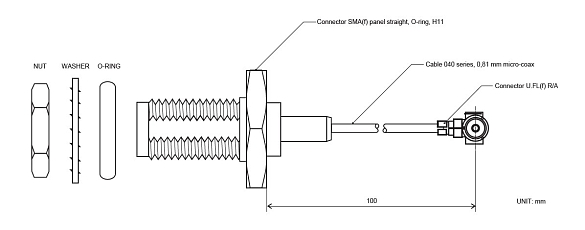

VF kabelová redukce (pigtail) řady U.FL (f)–SMA (f) panel, kabel série LP-040, délka kabelu je 10 cm a jeho průměr činí 0.81 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru SMA 0-18 GHz. Součástí SMA konektoru je O kroužek, který navyšuje těsnící vlastnosti proti vodě a prachu. Redukce je určená pro kmitočtový rozsah 0-3 GHz a dosahuje velmi nízkých hodnot VSWR. V celém pracovním frekvenčním pásmu je nižší než 1.4:1.
Připojení a odpojení konektorů U.FL a SMA je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru SMA je garance až 500 cyklů připojení/odpojení.
Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.
Parametry:
• Typ kabelu: LP-040
• Vnější průměr kabelu: 0.81 mm
• Délka kabelu: 10 cm
• Konektor A: SMA (f)
• Konektor B: U.FL
• Váha: 4.5 g
• Certifikace: RoHS
• Frekvenční rozsah: Až do 3 GHz
• Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• Maximální VSWR: < 1.4:1 (3 GHz)
• Maximální vložný útlum: -0.75 dB (3 GHz)
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C

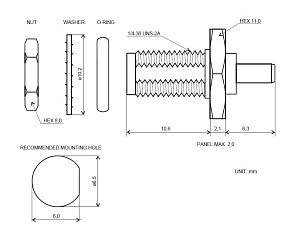

Konektor A - Konektor SMA
Využití:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Součástí SMA konektoru je O kroužek, který navyšuje těsnící vlastnosti proti vodě a prachu. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Benefity:
• Nízký vložný útlum
• Nízké VSWR
• Vysoký frekvenční rozsah
• Celo - pozlacený
Vlastnosti:
• Frekvenční rozsah: Až do 18 GHz
• Impedance: 50 Ohm
• MAX. VSWR: < 1.5:1
• Garantovaný počet připojení SMA: 500 cyklů (platí pouze pro beriliový středový kontakt)
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -55 °C do +155 °C
• Certifikace: RoHS

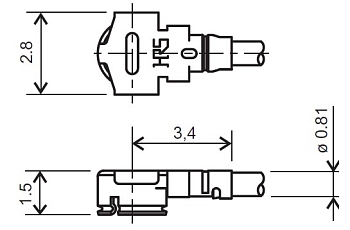

Konektor B - Konektor U.FL
Využití:
Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.
Benefity:
• Nízký vložný útlum
• Nízké VSWR
• Miniaturní rozměry
• Pozlacený středový kontakt
Vlastnosti:
• Frekvenční rozsah: Až do 6 GHz
• Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

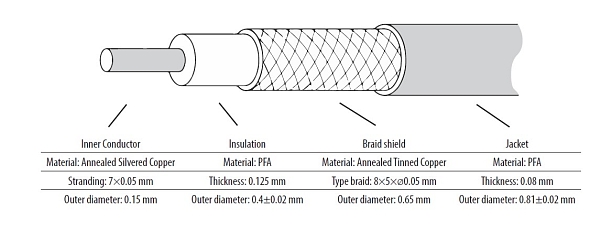

Koaxiální kabel LP 040
Vlastnosti kabelu:
Koaxiální kabel LP 040 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 0.81 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.
Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.
Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.
Technické parametry naleznete v přiloženém datasheetu.
