Magnetická základna s konektorem SMA (f), kabel LMH100

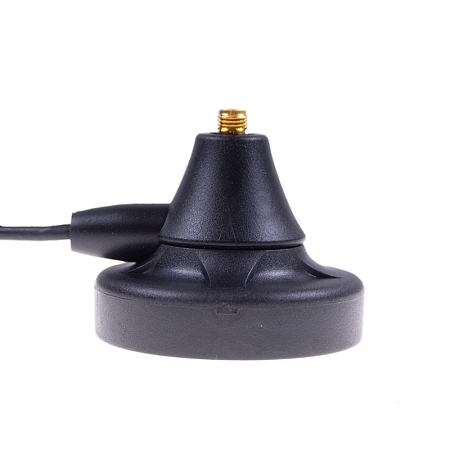

Magnetická základna s konektorem SMA (f) s charakteristickou impedancí 50 Ω. Z antény je vyveden 3m kabel LMH100 zakončený konektorem SMA (m). Tato základna je vhodná zejména pro spojení s anténními pruty vyžadujícími protiváhu - zakončenými konektorem SMA (m).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu LMH100:
Koaxiální kabel LMH100 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.8 mm, jako jsou SMA Male, TNC Male, N Male, N Female. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω. Nejběžnější kabely tohoto typu mají teplotní rozsah -40 °C až + 85 °C. Kabel LMH100 se používá pro připojení antén a také pro VHF a UHF aplikace. Je vhodný pro vnitřní i venkovní aplikace. Existují i speciálně upravené typy kabelů LMH100 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
