Anténa GSM/UMTS, flexibilní hexa-band, SMA(m) kabelový, 100mm

Kód zboží: AO-AG-FPC14SK100 /Výrobce: SECTRON

ao-ag-fpc14sk100-gsm-antena-sectron-01 ao-ag-fpc14sk100-gsm-antena-sectron-03 ao-ag-fpc14sk100-gsm-antena-sectron-02 ao-ag-fpc14sk100-gsm-antena-sectron-04

108.58 Kč bez DPH (131 Kč s DPH)

Skladem Kdy zboží dostanu?

záruka 24 měsíců
Předmět*
Jméno a Příjmení*
E-mail*
Dotaz*
Odesláním formuláře souhlasíte se zásadami ochrany osobních údajů.
Vaše jméno a příjmení*
Váš E-mail*
Zaslat na E-mail*
Zpráva*
Odesláním formuláře souhlasíte se zásadami ochrany osobních údajů.

Popis

Interní GSM/UMTS flexibilní anténa

Všesměrová interní anténa pro příjem signálu v technologiích GSM/UMTS. Pracuje v pásmech 850/900/1700/1800/1900/2100 MHz a je primárně určená pro připojení celulárních modemů a routerů. Je dodávána s kabelem RF 1.37 o délce 100 mm, který je ukončený konektorem SMA (m). Snadnou montáž zajistí 3M páska, která je součástí antény.

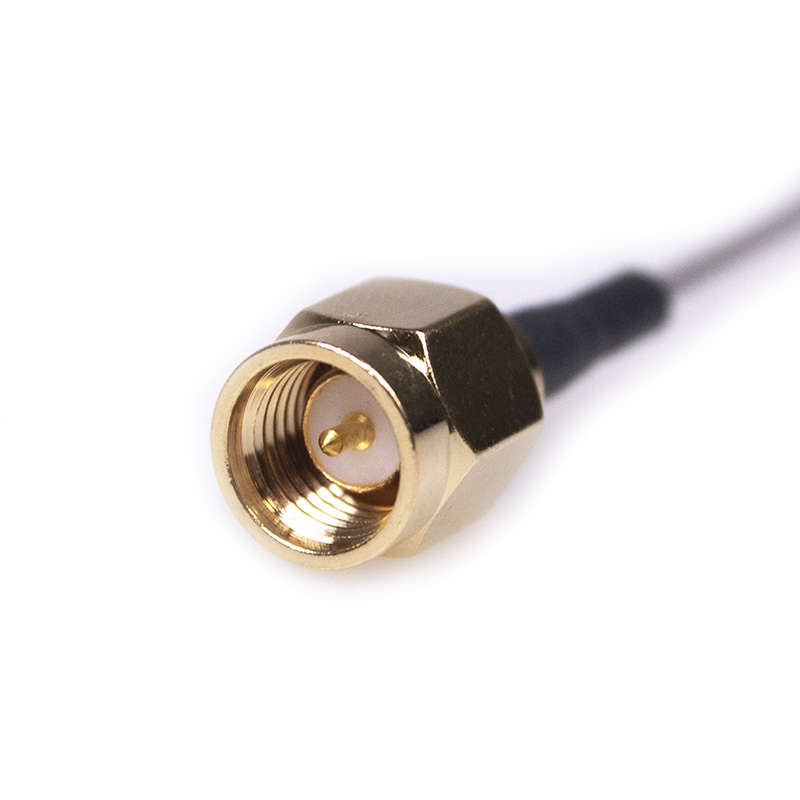

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektorů je až 500 cyklů. Provozní teplota je -65 °C to +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RF 1.37:

Koaxiální kabel RF 1.37 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/SMA/FME/MCX/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením. Existují i speciálně upravené typy kabelů RF 1.37 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.

Technické informace naleznete v přiloženém datasheetu.

Parametry

Impedance: 50 Ohm Kabel: RF 1.37
Konektor: SMA(m) Maximální vstupní výkon: 10 W max.
Polarizace: Lineární Provedení: Interní
Provozní teplota: -20 °C - +80 °C Rozměry: 70 x 20 x 0.1 mm
Směrovost: Všesměrová Technologie: GSM / UMTS
Váha: 4.02 g VSWR: <2.0:1
Vyzařovací úhel: H 360° V 30° Zisk: 2 dBi
Způsob uchycení: Samolepicí
