Anténa GSM/GPS Montážní PUK, RG174/3m, FME/SMA

Kód zboží: AO-AKOM-36FS /Výrobce: SECTRON

ao-akom-36fs-kombinovana-antena-03 ao-akom-36fs-kombinovana-antena-04 ao-akom-36fs-kombinovana-antena-05 ao-akom-36fs-kombinovana-antena-02 ao-akom-36fs-kombinovana-antena-01 ao-akom-36fs-kombinovana-antena-06

797.80 Kč bez DPH (965 Kč s DPH)

Na dotaz Kdy zboží dostanu?

záruka 24 měsíců
Předmět*
Jméno a Příjmení*
E-mail*
Dotaz*
Odesláním formuláře souhlasíte se zásadami ochrany osobních údajů.
Vaše jméno a příjmení*
Váš E-mail*
Zaslat na E-mail*
Zpráva*
Odesláním formuláře souhlasíte se zásadami ochrany osobních údajů.

Popis

Všesměrová kombinovaná GSM/GPS anténa

Všesměrová kombinovaná anténa určená pro příjem signálu GSM/GPS. Anténa je funkční v pásmech 800/900/1800/1900/1575.42 MHz. V kombinaci se zesilovačem dosahuje tato anténa v pásmu GPS celkové hodnoty zisku 30 dBi. Je vhodná pro použití do automobilů a jiných dopravních prostředků pro provoz navigací, sledovacích systémů, elektronických knih jízd a dalších zařízení. Je dodávána  se dvěma kabely RG174 o délce 3 m, zakončenými konektory SMA (m) a FME (f) .

Specifikace konektoru SMA:

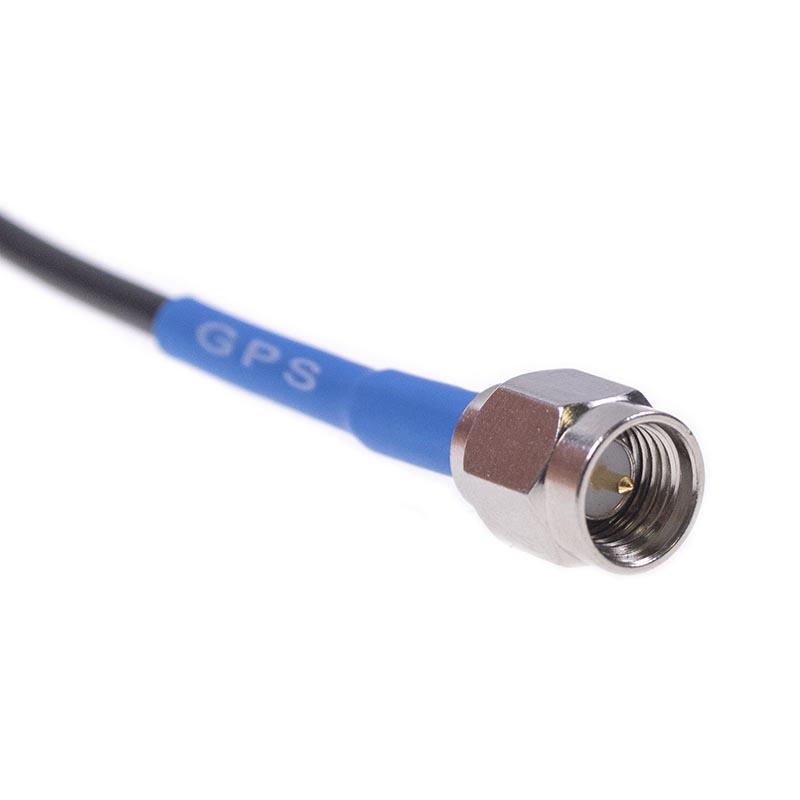

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace konektoru FME:

FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Provozní teplota je -65 °C až +155 °C. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.

Více informací naleznete v přiloženém datasheetu.



Parametry

Impedance: 50 Ohm Kabel: RG174/U
Konektor: FME(f) / SMA(m) Maximální vstupní výkon: 10 W max.
Napájecí napětí: 2.7 - 5.5 V DC Polarizace: Lineární / R.H.C.P.
Provedení: Externí Provozní teplota: -30 °C - +90 °C
Rozměry: 24.6 x 54.4 mm Směrovost: Všesměrová
Technologie: GSM / GPS Váha: 172.49 g
VSWR: <2.0:1 Vyzařovací úhel: H 360° V 30°
Zisk: 0 dBi / 30 dBi Způsob uchycení: Montážní
