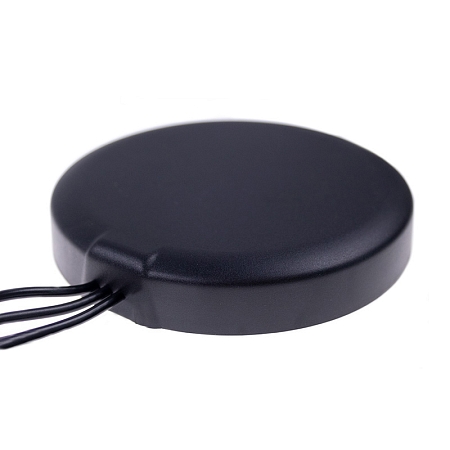

Kombinovaná anténa WiFi a LTE MIMO
Kombinovaná anténa je určená pro příjem a vysílání signálů v technologiích WiFi a LTE MIMO. Anténa je funkční v pásmech 698‐960MHz/1710‐2690/4900‐5825 MHz. Při použití technologie MIMO (Multiple Input, Multiple Output) dosahuje výsledný systém vyšších přenosových rychlostí, zvýšení úrovně signálu a tím i rychlosti internetu. Anténu lze využit v oblasti M2M a IoT pro spojení s celulárními modemy a routery. Z antény jsou vyvedeny tři kabely LMR100 o délce 3 m, které jsou zakončeny dvěma konektory SMA(m) pro LTE připojení a konektorem RP-SMA(f) pro WiFi připojení. Anténa je vybavena 3M páskou, která zajistí snadnou montáž. Díky vysokému stupni krytí IP67 je vhodná také pro venkovní montáž.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu LMR100:
Koaxiální kabel LMR100 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.8 mm, jako jsou SMA Male, TNC Male, N Male, N Female. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω. Nejběžnější kabely tohoto typu mají teplotní rozsah -40 °C až + 85 °C. Kabel LMR100 se používá pro připojení antén a také pro VHF a UHF aplikace. Je vhodný pro vnitřní i venkovní aplikace. Existují i speciálně upravené typy kabelů LMR100 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
