Kombinovaná LTE/GPS anténa

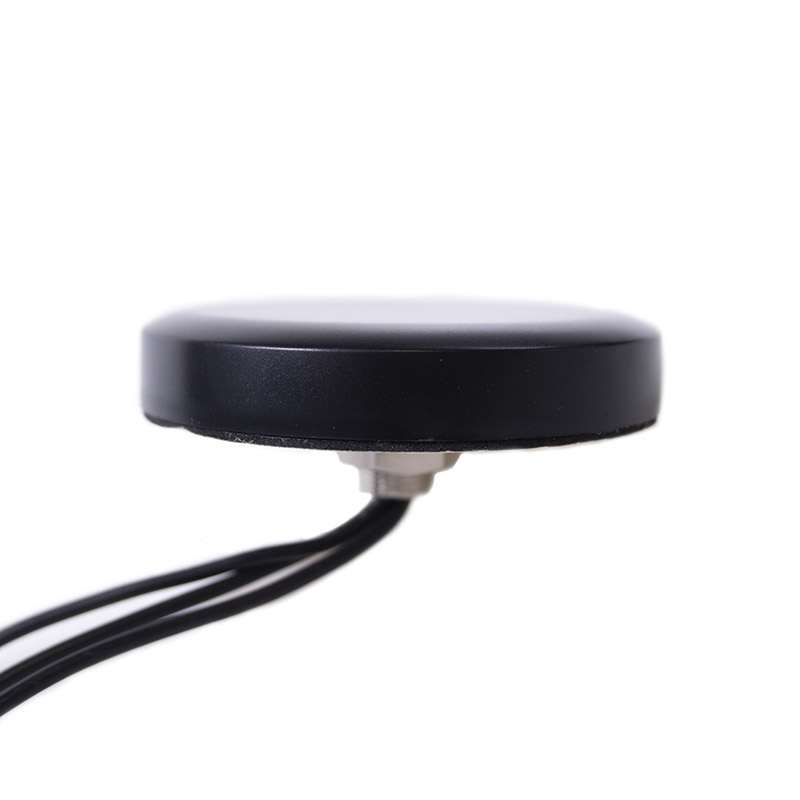

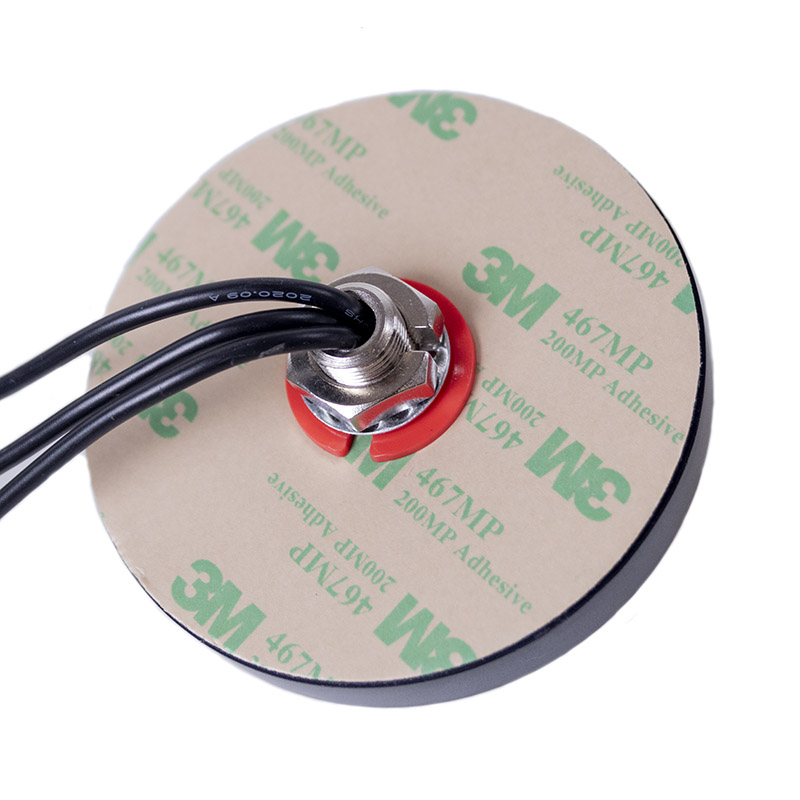

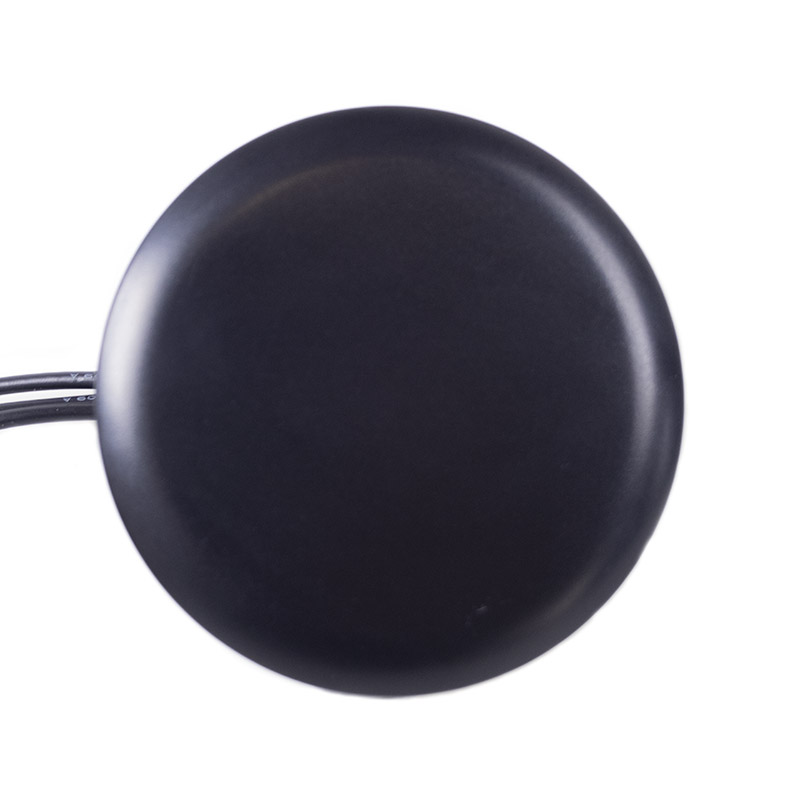

Kombinovaná anténa určená pro příjem signálů LTE a GPS. Pracuje v pásmech 698‐960MHz;1710‐2690/1575.42 MHz. V kombinaci se zesilovačem dosahuje v pásmu GPS hodnoty zisku 30 dBi. Díky stupni krytí IP67 je vhodná pro venkovní montáž. Tuto anténu lze použít do navigačních systémů nebo aplikací pro lokalizace vozidel, správy vozových parků. Anténa je dodávána se třemi kabely RG174 o délce 3 m, které jsou zakončeny SMA (m) konektory.

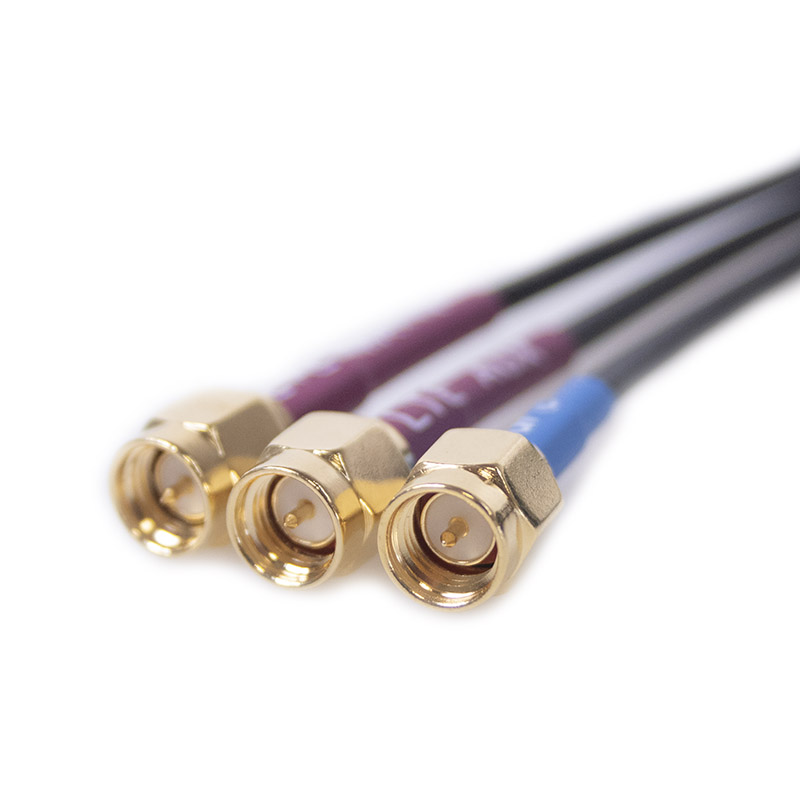

Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
