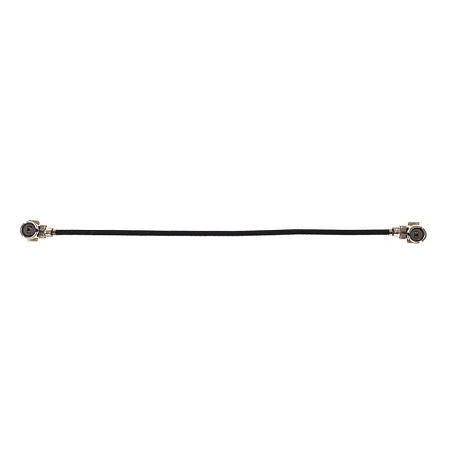

VF kabelová redukce (pigtail) z U.FL(f) na U.FL(f)
Charakteristické vlastnosti:
Miniaturní VF kabelová redukce (pigtail) řady U.FL(f) s kabelem série LP-040, délka kabelu je 5 cm a jeho průměr činí 0.81 mm. Pigtail je určený pro kmitočtový rozsah 0-6 GHz a dosahuje velmi nízkých hodnot VSWR, v celém pracovním frekvenčním pásmu je nižší než 1.35:1. Připojení a odpojení konektorů U.FL je snadné, garance je vzhledem k velmi malým rozměrům a pevnosti konektoru 30 cyklů.
Kabelové redukce (pigtaily) poté slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.
Konektor A + B
Využití:
Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent.
Benefity:
• Vysoká spolehlivost díky preciznímu zpracování
• Nízký vložný útlum
• Nízké VSWR
• Miniaturní rozměry
Parametry:
• Frekvenční rozsah: Až do 6 GHz
• Impedance 50 ± 2 Ohm
• Izolační odpor 500 Ohm
• MAX. VSWR <1.35:1 (0-6 GHz)
• Nominální útlum 5.4 dB/m (3 GHz) / 8 dB/m (6 GHz)
• Garantovaný počet připojení 30 cyklů
• Maximální provozní napětí 200 V AC/1 min
• Provozní teplota -40 °C do +90 °C
Koaxiální kabel LP 040
Vlastnosti kabelu:
Koaxiální kabel LP 040 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 0.81 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/SMA/FME/MCX/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.
Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.
Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.
Více informací naleznete v přiloženém datasheetu.
