Kód zboží: AM-88-UT10A
Výrobce: SECTRON

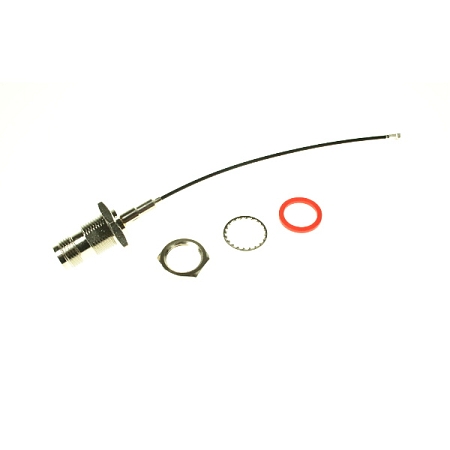

VF kabelová redukce U.FL(f) - TNC(f)panel, LP-088 10cm

Kód zboží: AM-88-UT10A
Výrobce: SECTRON

VF kabelová redukce U.FL(f) - TNC(f)panel, LP-088 10cm

VF kabelová redukce (pigtail) řady U.FL (f)–TNC (f) panel, kabel série LP-088, délka kabelu je 10 cm a jeho průměr činí 1.37 mm.

179s DPH (21%) / ks

bez DPH 147.86 Kč / ks

Cena od 10 kusů 134.42 Kč bez DPH
163 Kč s DPH

Cena od 100 kusů 120.98 Kč bez DPH
146 Kč s DPH

Na dotaz
i

Podrobný popis

VF kabelová redukce U.FL (f) - TNC (f) panel, LP-088, délka kabelu 10 cm

Charakteristické  vlastnosti:

VF kabelová redukce (pigtail) řady U.FL (f)–TNC (f) panel, kabel série LP-088, délka kabelu je 10 cm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru TNC 0-11 GHz.
Připojení a odpojení konektorů U.FL a TNC je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru TNC je garance až 500 cyklů připojení a odpojení.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 10 cm
Konektor A: U.FL (f)
Konektor B: TNC (f) panel
• Certifikace: RoHS

Konektor A - Konektor U.FL

 Využití:

Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.

Benefity:

 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry
 • Pozlacený středový kontakt

Vlastnosti:

• Frekvenční rozsah: Až do 6 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

Konektor B - Konektor TNC

Využití:

TNC koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 11 GHz. TNC konektory se používají například pro připojení bezdrátových WLAN zařízení, zkušebních přístrojů a GSM/GPS/Wi-Fi antén.

Vlastnosti:

Impedance 50 Ohm
VSWR <1.3:1
• Provozní teplota –65˚C + 155˚C
• Frekvenční rozsah 0-11 GHz


Koaxiální kabel LP 088

Vlastnosti kabelu:

Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.


179s DPH (21%) / ks

bez DPH 147.86 Kč / ks
