VF kabelová redukce U.FL(f)-QMA(f), LP-088, 20cm

Kód zboží: AM-88-UQ20
Výrobce: SECTRON

VF kabelová redukce U.FL(f)-QMA(f), LP-088, 20cm

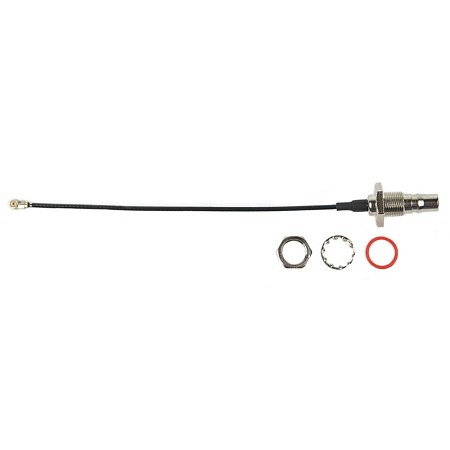

VF kabelová redukce (pigtail) řady U.FL (f) – QMA(f) a kabelem série LP-088, délka kabelu je 20 cm a jeho průměr činí 1.37 mm.

174s DPH (21%) / ks

bez DPH 143.97 Kč / ks

Cena od 10 kusů 130.88 Kč bez DPH
158 Kč s DPH

Cena od 100 kusů 117.79 Kč bez DPH
143 Kč s DPH

Na dotaz
i

Podrobný popis

VF kabelová redukce (pigtail) z U.FL(f) na QMA(f), délka kabelu 20 cm

Charakteristické  vlastnosti:

VF kabelová redukce (pigtail) řady U.FL (f)–QMA(f) s kabelem série LP-088, délka kabelu je 20 cm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru QMA 0-6 GHz. Redukce je určená pro kmitočtový rozsah 0-3 GHz a dosahuje velmi nízkých hodnot VSWR. V celém pracovním frekvenčním pásmu je nižší než 1.30:1.
Připojení a odpojení konektorů U.FL a QMA je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru QMA je garance až 100 cyklů připojení/odpojení. Součástí QMA konektoru je O kroužek, který navyšuje těsnící vlastnosti proti vodě a prachu.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 20 cm

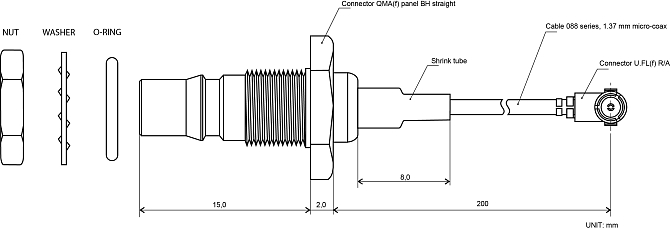

Konektor A: QMA(f) panel straight, BH for 1.37 mm cable, O-ring, H11
Konektor B: U.FL-LP-088
• Váha: 4.8 g
• Certifikace: RoHS

• Frekvenční rozsah: Až do 3 GHz
Impedance 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR <1.30:1 (0-3 GHz)
• Maximální vložný útlum: -0.75 dB/3 GHz  (10 cm)
• Maximální provozní napětí 200 V AC/1 min
• Provozní teplota -40 °C do +90 °C

Konektor A - Konektor QMA:

Využití:

Konektory QMA se západkovým mechanismem (Quick Lock) mají až 10 x rychlejší spojení než SMA konektory. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Součástí QMA konektoru je O kroužek, který navyšuje těsnící vlastnosti proti vodě a prachu. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Používají se také jako standardní konektory v měřící VF technice.

Benefity:

• Vysoká spolehlivost díky preciznímu zpracování
• Rychlé spojení konektoru

Vlastnosti:

Impedance 50 Ohm
• Frekvenční rozsah do 6 GHz
• Garantovaný počet připojení. 100 cyklů
VSWR < 1.06:1 (0-3 GHz), 1:1.12 (3-6 GHz)
• Max. Insertion loss: 0.25 dB
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -40 °C do +80 °C "

Konektor B - Konektor U.FL:

 Využití:

Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.

Benefity:

 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry
 • Pozlacený středový kontakt

Vlastnosti:

• Frekvenční rozsah: Až do 6 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

Koaxiální  kabel LP 088

Vlastnosti  kabelu:

Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.

Technické parametry naleznete v přiloženém datasheetu.
