Kód zboží: AM-88-UFS20
Výrobce: SECTRON

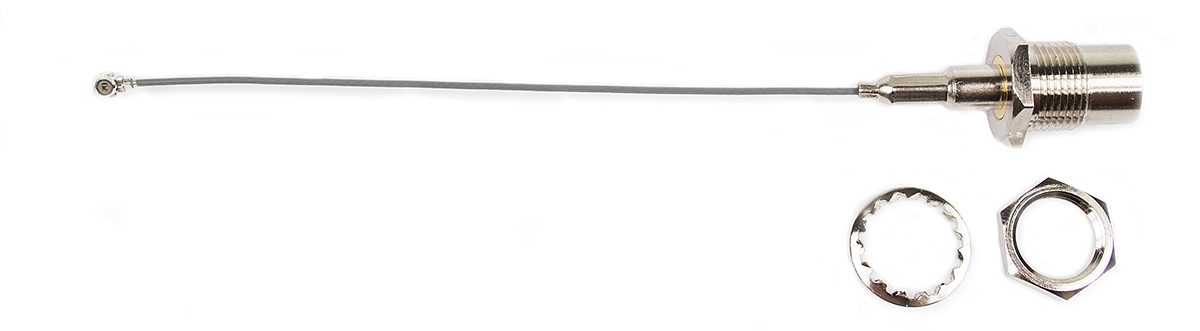

VF kabelová redukce U.FL(f)-FME(m), LP-088 20 cm

Kód zboží: AM-88-UFS20
Výrobce: SECTRON

VF kabelová redukce U.FL(f)-FME(m), LP-088 20 cm

VF kabelová redukce (pigtail) řady U.FL (f)–FME(m) s kabelem série LP-088, délka kabelu je 10 cm a jeho průměr činí 1.37 mm.

148s DPH (21%) / ks

bez DPH 122.45 Kč / ks

Cena od 10 kusů 111.32 Kč bez DPH
135 Kč s DPH

Cena od 100 kusů 100.19 Kč bez DPH
121 Kč s DPH

Na dotaz
i

Podrobný popis

VF kabelová redukce (pigtail) z U.FL(f) na FME(m), délka kabelu 20 cm

Charakteristické  vlastnosti:

VF kabelová redukce (pigtail) řady U.FL (f)–FME(m) s kabelem série LP-088, délka kabelu je 10 cm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru FME 0-2 GHz.
Připojení a odpojení konektorů U.FL a FME je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru FME je garance až 500 cyklů připojení/odpojení.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 20 cm
Konektor A: FME(m) panel straight, BH for 1,37 mm cable, H12
Konektor B: U.FL-LP-088
• Certifikace: RoHS

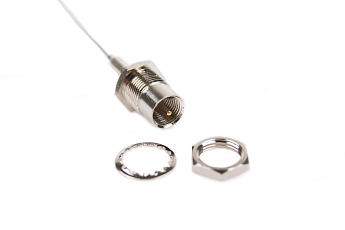

Konektor A - Konektor FME:

Využití:

FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.

Benefity:

• Vysoká spolehlivost díky preciznímu zpracování
• Nízké VSWR

Vlastnosti:

• Frekvenční rozsah: Až do 2 GHz
Impedance: 50 Ohm
• Garantovaný počet připojení: 500 cyklů (platí pouze pro beriliový středový kontakt)
• MAX. VSWR: < 1.3:1
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -65 °C do +155 °C
• Certifikace: RoHs

Konektor B - Konektor U.FL:

 Využití:

Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.

Benefity:

 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry
 • Pozlacený středový kontakt

Vlastnosti:

• Frekvenční rozsah: Až do 6 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

Koaxiální  kabel LP 088

Vlastnosti  kabelu:

Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.

Technické parametry naleznete v přiloženém datasheetu.
