Kód zboží: AM-67-UFS10
Výrobce: SECTRON

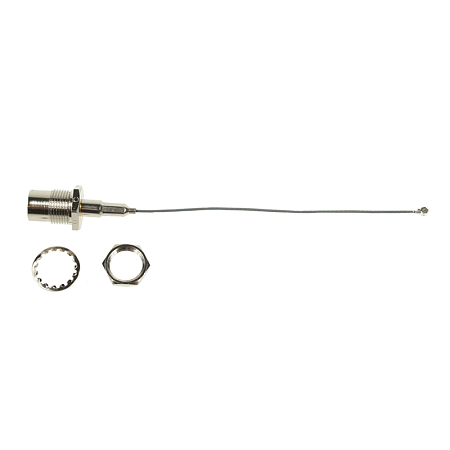

VF kabelová redukce U.FL(f)-FME(m), LP-040, 10 cm

Kód zboží: AM-67-UFS10
Výrobce: SECTRON

VF kabelová redukce U.FL(f)-FME(m), LP-040, 10 cm

VF kabelová redukce (pigtail) řady U.FL (f) – FME (m) s kabelem série LP-040, délka kabelu je 10 cm a jeho průměr činí 0.81 mm.

152s DPH (21%) / ks

bez DPH 125.22 Kč / ks

Cena od 10 kusů 113.84 Kč bez DPH
138 Kč s DPH

Cena od 100 kusů 102.46 Kč bez DPH
124 Kč s DPH

Na dotaz
i

Podrobný popis

VF kabelová redukce (pigtail) z U.FL(f) na FME(m)

Charakteristické  vlastnosti:

VF kabelová redukce (pigtail) řady U.FL(f)–FME(m) s kabelem série LP-040, délka kabelu je 10 cm a jeho průměr činí 0.81 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru FME 0-2 GHz. Redukce je určená pro kmitočtový rozsah 0-3 GHz. Hodnota VSWR v celém pracovním frekvenčním pásmu je nižší než 1.65:1.
Připojení a odpojení konektorů U.FL a FME je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru FME je garance až 500 cyklů připojení/odpojení.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-040
• Vnější průměr kabelu: 0.81 mm
• Délka kabelu: 10 cm
Konektor A: FME(m)
Konektor B: U.FL
• Váha: 1.5 g
• Certifikace: RoHS

• Frekvenční rozsah: Až do 3 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M Ohm
• MAX. VSWR <1.65:1 (2.1 GHz)
• Maximální vložný útlum: -1.0 dB/2.4 GHz  (10 cm)
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C

Konektor A - Konektor FME

Využití:

FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.

Benefity:

• Nízký vložný útlum
• Nízké VSWR
• Vysoká spolehlivost díky preciznímu zpracování

Vlastnosti:

• Frekvenční rozsah: 0 do 2 GHz
Impedance: 50 Ohm
• MAX. VSWR: < 1.3:1
• Garantovaný počet připojení FME: 500 cyklů
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -65 °C do +155 °C
• Certifikace: RoHS

Konektor B - Konektor U.FL

 Využití:

Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.

Benefity:

 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry
 • Pozlacený středový kontakt

Vlastnosti:

• Frekvenční rozsah: Až do 6 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

Koaxiální  kabel LP 040

Vlastnosti  kabelu:

Koaxiální kabel LP 040 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 0.81 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.

Technické parametry naleznete v přiloženém datasheetu.

152s DPH (21%) / ks

bez DPH 125.22 Kč / ks
