Kód zboží: AM-88-IS20
Výrobce: SECTRON

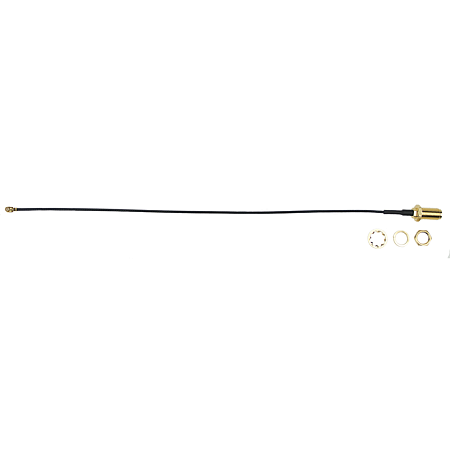

VF kabelová redukce IPEX(f) – SMA(f), kabel 1,37 mm, 20 cm

Kód zboží: AM-88-IS20
Výrobce: SECTRON

VF kabelová redukce IPEX(f) – SMA(f), kabel 1,37 mm, 20 cm

VF kabelová redukce (pigtail) řady IPEX MHF (f) – SMA(f) s kabelem série LP-088, délka kabelu je 20 cm a jeho průměr činí 1.37 mm.

76s DPH (21%) / ks

bez DPH 62.67 Kč / ks

Cena od 10 kusů 50.14 Kč bez DPH
61 Kč s DPH

Cena od 100 kusů 45.09 Kč bez DPH
55 Kč s DPH

Skladem
i

Podrobný popis

VF kabelová redukce (pigtail) z IPEX MHF(f) na SMA(f)

Cena je uvedena za 1 ks kabelové redukce. Objednávky možné jen v násobcích 10 od minimálních množství 10. Komponenty kabelové redukce jsou baleny samostatných sáčcích. Do košíku vkládejte celkový počet kabelových redukcí (např. 50 nebo 130 ks)

Charakteristické  vlastnosti:

VF kabelová redukce (pigtail) řady IPEX MHF (f)–SMA(f) s kabelem série LP-088, délka kabelu je 20 cm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektoru IPEX MHF 0-9 GHz, u konektoru SMA 0-18 GHz. Redukce je určená pro kmitočtový rozsah 0-3 GHz a dosahuje velmi nízkých hodnot VSWR, v celém pracovním frekvenčním pásmu je nižší než 1.6:1.
Připojení a odpojení konektorů IPEX MHF a SMA je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru IPEX MHF 30 cyklů. U konektoru SMA je garance až 500 cyklů připojení/odpojení.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 20 cm
Konektor A: SMA(f) panel straight, BH for RG178 cable, H8
Konektor B: IPEX MHF I for AWG30 (ø1.37 mm)
• Váha: 4.29 g
• Certifikace: RoHS

• Frekvenční rozsah: Až do 3 GHz
Impedance 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR <1.6:1 (0-3 GHz)
• Maximální vložný útlum: -0.9 dB/3 GHz
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota -40 °C do +85 °C

Konektor A - Konektor SMA

Využití:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Benefity:

• Nízký vložný útlum
• Nízké VSWR
• Vysoký frekvenční rozsah
• Celo - pozlacený

Vlastnosti:

• Frekvenční rozsah: Až do 18 GHz
Impedance: 50 Ohm
• MAX. VSWR: < 1.5:1
• Garantovaný počet připojení SMA: 500 cyklů (platí pouze pro beriliový středový kontakt)
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -65°C do +165 °C
• Certifikace: RoHS

Konektor B - Konektor IPEX MHF

Využití:

Konektory IPEX MHF jsou kompatibilní s konektory U.FL osazují se do aplikací, kde je velmi malý prostor pro připojení/propojení VF komponent.

Benefity:

• Vysoká spolehlivost díky preciznímu zpracování
• Nízký vložný útlum
• Nízké VSWR
• Miniaturní rozměry
• Vysoký frekvenční rozsah

Vlastnosti:

• Frekvenční rozsah: Až do 9 GHz
Impedance: 50
• MAX. VSWR:
Samice: < 1.3:1 (0.1-3 GHz) / < 1.5:1 (3-6 GHz) /1.9:1 (6-9 GHz)
                         Samec: < 1.3:1 (0.1-3 GHz) / < 1.4:1 (3-6GHz) /1.8:1 (6-9 GHz)

• Garantovaný počet připojení před deformací: 30
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Certifikace: RoHS

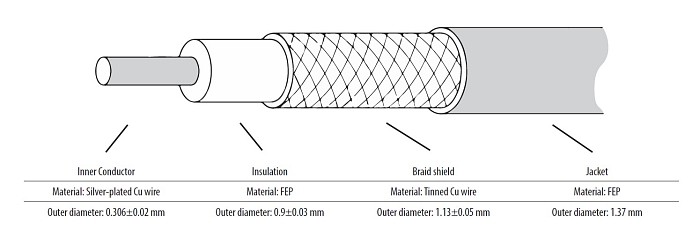

Koaxiální  kabel LP 088

Vlastnosti  kabelu:

Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Délka kabelu 200  m Maximální VSWR <1.6:1
Maximální vložný útlum -0.9  dB
