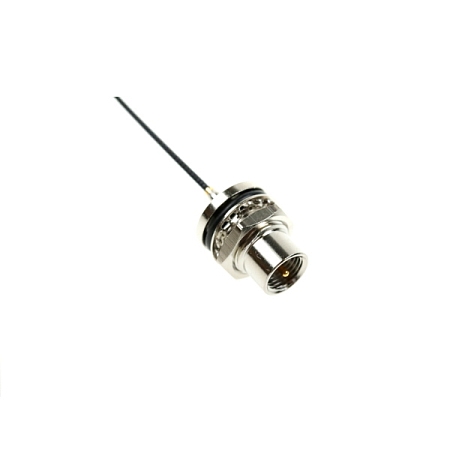

VF kabelová redukce FME(m) panelový IP67 - U.FL(f), 1.37 mm, 11-20 cm

Kód zboží: AM-88-FMEIPUFL11
Výrobce: SECTRON

VF kabelová redukce FME(m) panelový IP67 - U.FL(f), 1.37 mm, 11-20 cm

VF kabelová redukce (pigtail) řady FME(m) panelový IP67 na U.FL(f), kabel série LP-088, volitelná délka kabelu je 11-20 cm a jeho průměr činí 1.37 mm.

44s DPH (21%) / ks

bez DPH 36.14 Kč / ks

Skladem
i

Podrobný popis

VF kabelová redukce s konektory FME(m) panelový IP67 - U.FL(f), 1.37 mm, délka kabelu 11-20 cm

Charakteristické vlastnosti:

VF kabelová redukce (pigtail) řady FME(m) panelový IP67 na U.FL(f), kabel série LP-088, volitelná délka kabelu je 11-20 cm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektoru U.FL 0-6 GHz , u konektoru FME 0-2 GHz.
Připojení a odpojení konektorů U.FL a FME je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru U.FL je 30 cyklů. U konektoru FME je garance až 500 cyklů připojení/odpojení.

Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.

Parametry:

• Typ kabelu: LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 11-20 cm
Konektor A: FME(m) panelový IP67
Konektor B: U.FL-LP-088
• Certifikace: RoHS

Konektor A - Konektor FME

Využití:


FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Provozní teplota je -65 °C až +155 °C. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.

Benefity:


• Vysoká spolehlivost díky preciznímu zpracování
• Nízké VSWR

Vlastnosti:

• Frekvenční rozsah: Až do 2 GHz
Impedance 50 Ohm
• Garantovaný počet připojení: 500 cyklů (platí pouze pro beriliový středový kontakt)
• MAX. VSWR: < 1.3:1
• Maximální provozní napětí: 500 V AC/1 min
• Provozní teplota: -65 °C do +155 °C
• Certifikace: RoHs

Konektor B - Konektor U.FL

 Využití:


Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti.

Benefity:

 • Nízký vložný útlum
 • Nízké VSWR
 • Miniaturní rozměry
 • Pozlacený středový kontakt

Vlastnosti:


• Frekvenční rozsah: Až do 6 GHz
Impedance: 50 ± 2 Ohm
• Izolační odpor: 500 M. Ohm
• MAX. VSWR: <1.4:1 (0-6 GHz)
• Garantovaný počet připojení: 30 cyklů
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Váha: 72 mg

Koaxiální kabel LP 088


Vlastnosti kabelu:

Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.

Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.

Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.
