VF kabelová redukce s konektory FAKRA (m) panelový 1.13-1.37,D - IPX MHF, 1.37 mm, délka kabelu 5-10 cm
Charakteristické vlastnosti:
VF kabelová redukce (pigtail) řady FAKRA (m) panelový 1.13-1.37, D na IPX MHF, kabel série LP-088, volitelná délka kabelu je 5-10 mm a jeho průměr činí 1.37 mm. Kmitočtové rozsahy jsou u konektor IPX MHF jsou 0-9 GHz, u konektoru FAKRA jsou 0-6 GHz.
Připojení a odpojení konektorů FAKRA a IPX MHF je snadné, garance je vzhledem k malým rozměrům a pevnosti u konektoru IPX MHF je 30 cyklů. U konektoru FAKRA je garance až 25 cyklů cyklů připojení a odpojení.
Kabelové redukce (pigtaily) slouží jako prodloužení pro připojení např. 2G/3G/LTE/Wi-Fi/GPS antén k nejrůznějším DPS, modulům, Mini PCI kartám aj.
Parametry:
• Typ kabelu: LP-088
• Vnější průměr kabelu: 1.37 mm
• Délka kabelu: 5-10 cm
• Konektor A: FAKRA(m) panelový 1.13-1.37, D
• Konektor B: IPX MHF
• Certifikace: RoHS

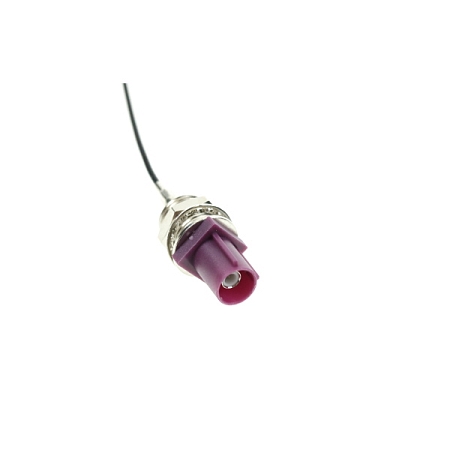

Konektor A - FAKRA D
Využití:
Konektory FAKRA jsou vsazeny do plastového pouzdra. Pro snadnou identifikaci jsou tato pouzdra ve 14 různých barevných provedeních. Charakteristická impedance konektoru je 50 Ohm, pracovní frekvenční rozsah až do 6 GHz, pracovní teplota je od -40°C do 105°C. Nejčastější využití mají FAKRA konektory v automobilovém průmyslu, například pro připojení antén, rádií, navigací. Široce využívány jsou také v M2M a IoT zařízeních. Připojení a odpojení konektorů FAKRA je snadné, garance je až 25 cyklů.
Vlastnosti:
• VSWR <1.6:1
• Pracovní frekvenční rozsah: až do 6 GHz
• Garantovaný počet připojení: 25 cyklů
• Provozní teplota: −40°C to +105°C
• Certifikace: RoHS

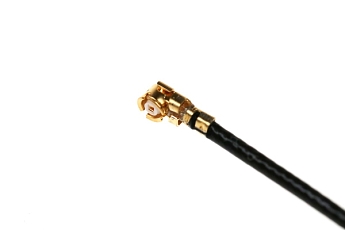

Konektor B - IPX MHF
Využití:
Konektory IPEX MHF jsou kompatibilní s konektory U.FL osazují se do aplikací, kde je velmi malý prostor pro připojení/propojení VF komponent. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 9 GHz.
Vlastnosti:
• Frekvenční rozsah: Až do 9 GHz
• Impedance: 50
• MAX. VSWR: Samice: < 1.3:1(0.1-3 GHz) / < 1.5:1 (3-6 GHz) /1.9:1 (6-9 GHz)
Samec: < 1.3:1 (0.1-3 GHz) / < 1.4:1 (3-6GHz) 1.8:1 (6-9 GHz)
• Garantovaný počet připojení před deformací: 30
• Maximální provozní napětí: 200 V AC/1 min
• Provozní teplota: -40 °C do +90 °C
• Certifikace: RoHS
Koaxiální kabel LP 088
Vlastnosti kabelu:
Koaxiální kabel LP 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Charakteristická impedance kabelu je 50 Ω. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/FAKRA/FME/MHF/MCX/MMC/N/QMA/SMA/SMA-RP/SMB/SMP/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.
Jsme český výrobce kabelových redukcí na zakázku. Pro specifikaci svých požadavků využijte náš jednoduchý konfigurátor. Můžete také kontaktovat naše obchodní oddělení, poradíme Vám s výběrem správného konektoru a kabelu.
Nejprodávanější kabelové redukce (pigtaily) máme skladem, napište nám nebo objednejte přes eshop.
