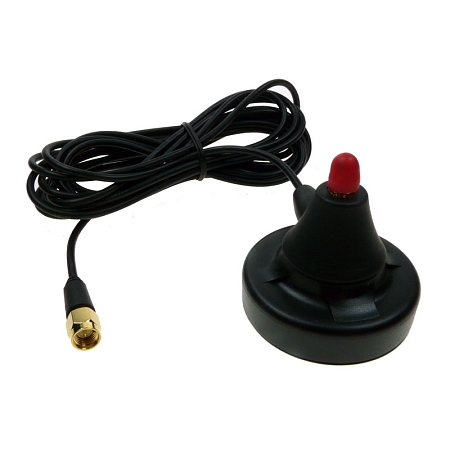

Magnetická základna antény s konektorem SMA (f), kabel RG174
Magnetická základna s konektorem SMA (f) s charakteristickou impedancí 50 Ω, 3m kabel RG174 zakončený konektorem SMA (m). Tato základna je vhodná zejména pro spojení s anténními pruty vyžadujícími protiváhu - zakončenými konektorem SMA (m).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174:
Kabel s označením RG174 je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších. Existují i speciálně upravené typy kabelů RG174/U pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Více informací naleznete v přiloženém datasheetu.
