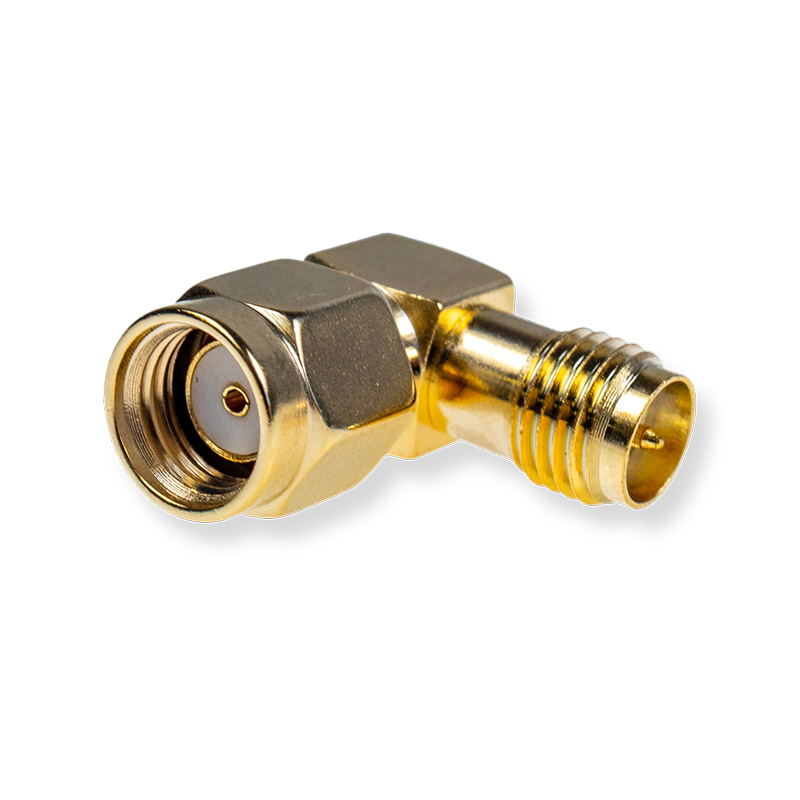

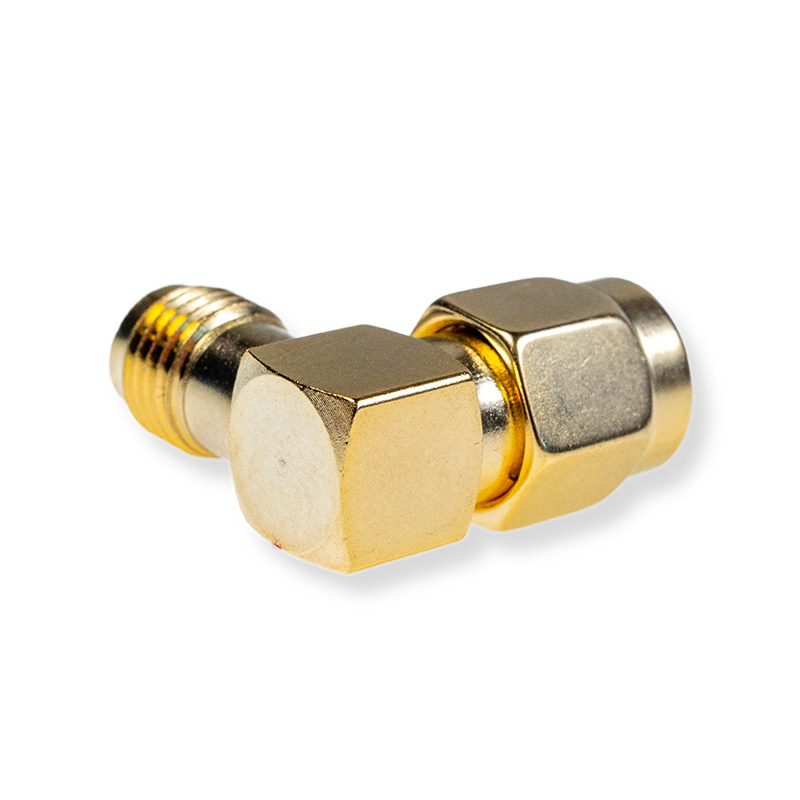

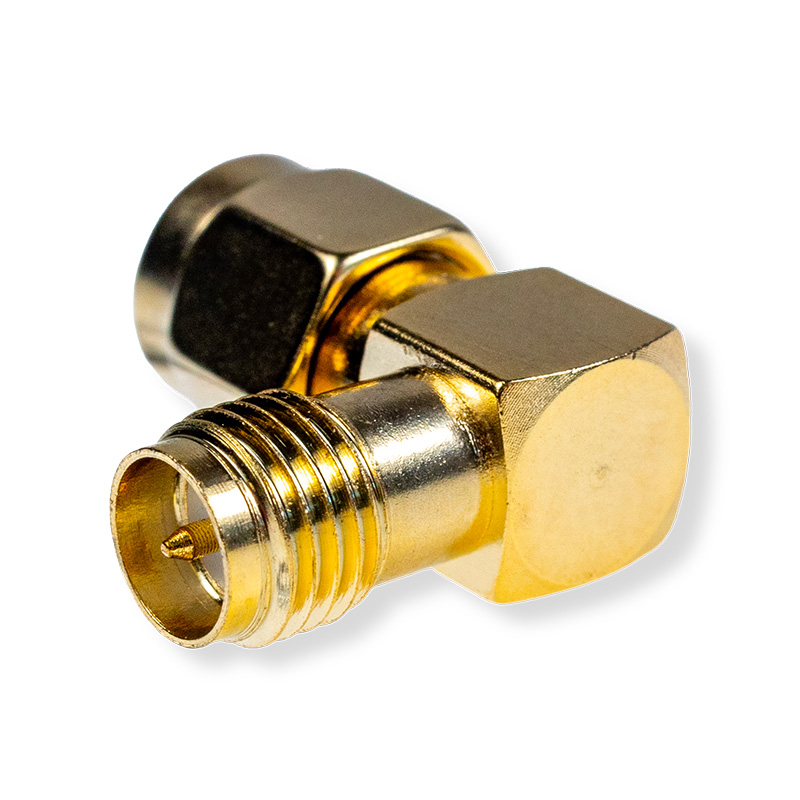

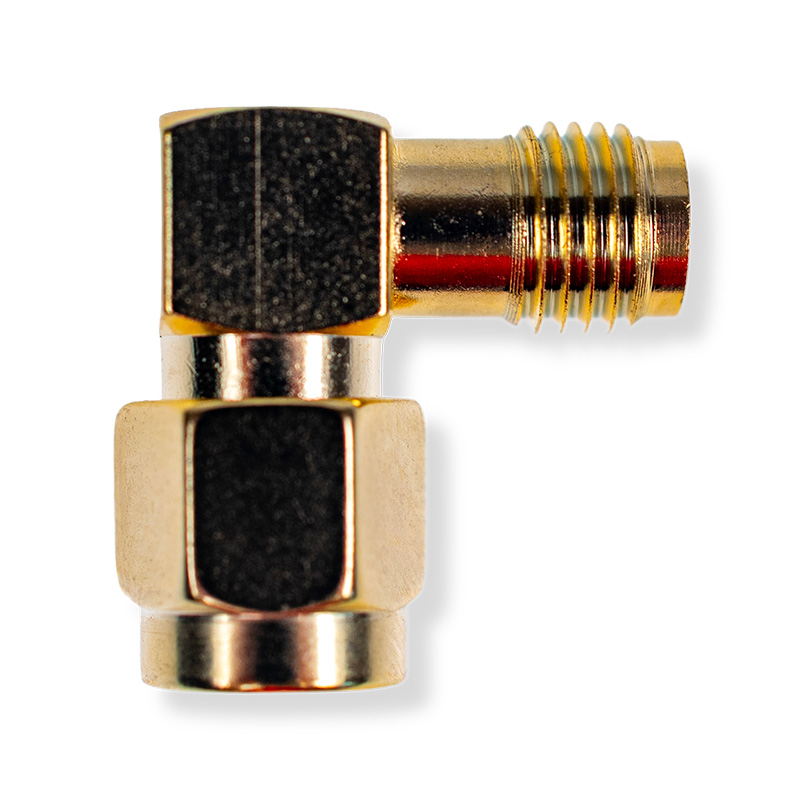

Konektorová úhlová redukce RP-SMA(střed f) na RP-SMA(střed m).
Tato úhlová redukce slouží k propojení zařízení s rozdílnými RP-SMA konektory. Na jedné straně je osazena konektorem RP-SMA samice (female), který má vnitřní závit a dutinku pro připojení kolíku. Na druhé straně naleznete konektor RP-SMA samec (male) s vnějším závitem a středovým kolíkem.
RP-SMA (Reverse Polarity SMA) je varianta standardního SMA konektoru s obrácenou polaritou středových kontaktů. Tato redukce se často používá u bezdrátových zařízení (zejména Wi-Fi routerů, přístupových bodů a externích antén), kde brání neúmyslnému připojení standardních SMA prvků. Úhlové provedení umožňuje flexibilní zapojení v místech s omezeným prostorem a snižuje mechanické namáhání připojených kabelů.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ω a pracovní frekvenční rozsah je až do 18 GHz. Existují dva druhy SMA konektorů, a sice SMA a RP-SMA. Garance připojení a odpojení konektoru je až 500 cyklů. Provozní teplota je -65 °C až +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřicí VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
