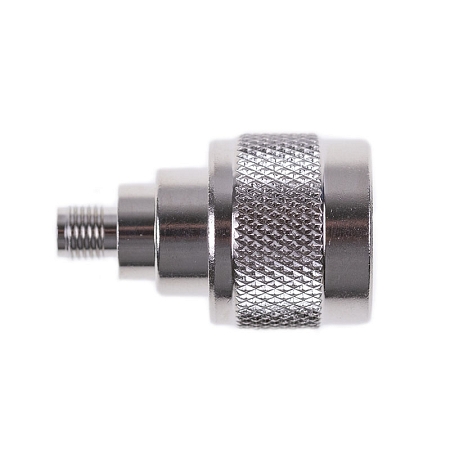

Konektorová redukce SMA (f) na N (m)
Konektorová redukce slouží k propojení zařízení, které mají odlišný typ konektorů. Tato redukce se skládá z konektorů SMA (f) a N (m).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektoru je až 500 cyklů. Provozní teplota je -65 °C až +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace konektoru N:
Jedná se o konektory se závitovým mechanismem. N konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 11 GHz. Provozní teplota je -65˚C až + 165˚C. Koaxiální konektory N se používají například pro připojení bezdrátových WLAN zařízení, satelitních systémů a GSM/GPS/Wi-Fi antén.
