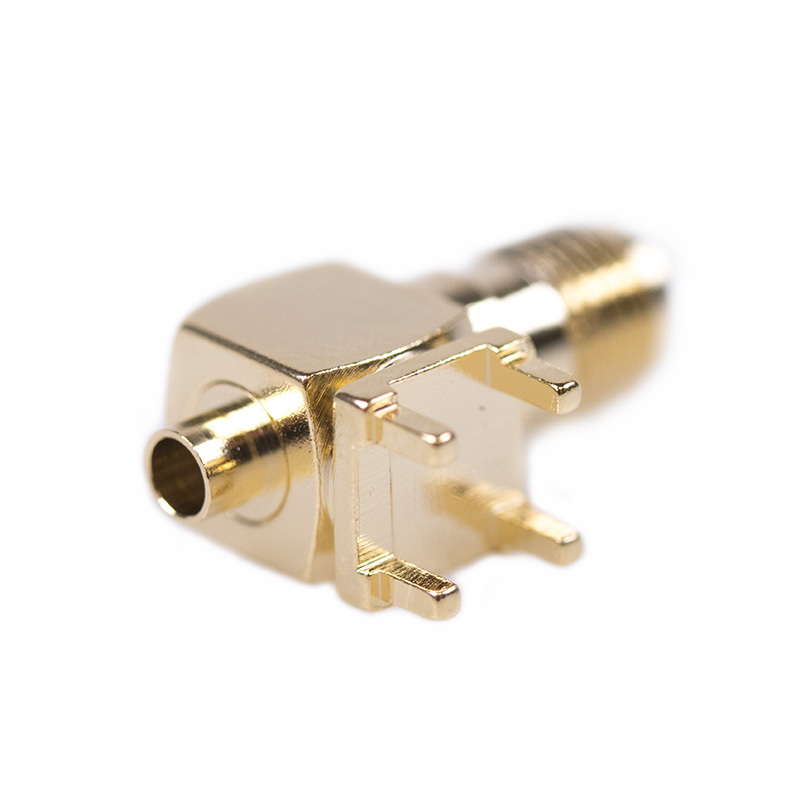

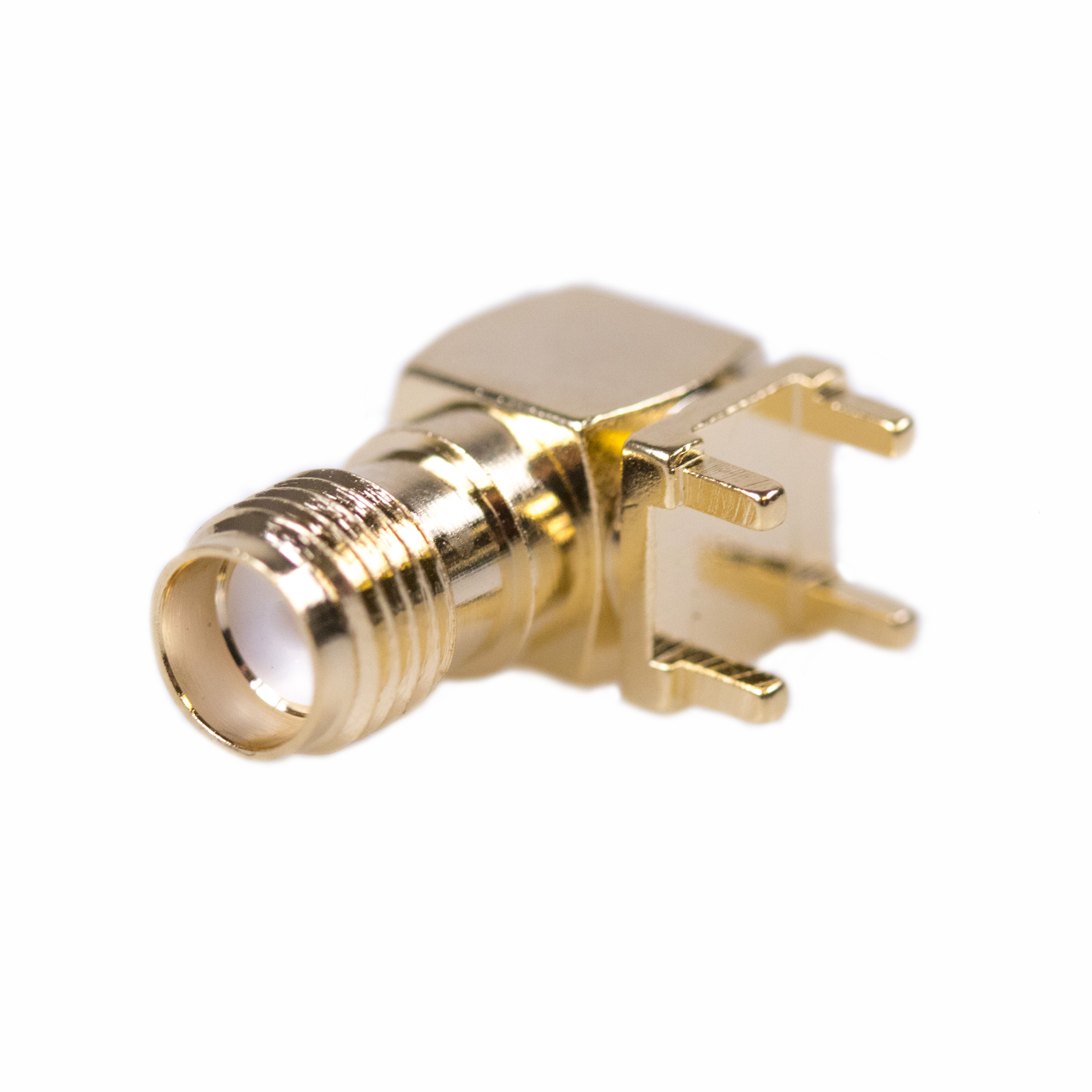

Konektor SMA (f) přímý určený pro uchycení na desku s plošnými spoji
SMA vysokofrekvenční konektor se šroubovým spojovacím mechanismem je lehký, kompaktní a odolný proti vibracím. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektoru je až 500 cyklů. Provozní teplota je -65 °C to +165 °C. Většina současných celulárních směrovačů (routerů) je osazována SMA konektory pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačuje se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Jedná se o typ konektoru, který je určený pro uchycení na desku s plošnými spoji.
Materiál a povrchová úprava SMA konektoru:
• Obal: mosaz / pozlacený nikl
• Izolátor: teflon
• Kontakt zásuvky: beryliová měď / pozlacený nikl
• Tělo: mosaz / pozlacený nikl
• Ferrule: mosaz / pozlacený nikl
Parametry:
• Typ: Samice (f)
• Impedance: 50 Ω
• Ztráta vložení: <-0.3 db
• Izolační odpor: 5000 MΩ
• Odpor středového kontaktu: 3 mΩ
• Odpor vnějšího kontaktu: 2 mΩ
• Frekvenční rozsah: do 6 GHz
• Pracovní napětí: 335 V rms
• Garance připojení a odpojení: 500 cyklů
• Provozní teplota: - 55 °C až + 155 °C
• VSWR: <1.5
Technické parametry naleznete v přiloženém datasheetu.
