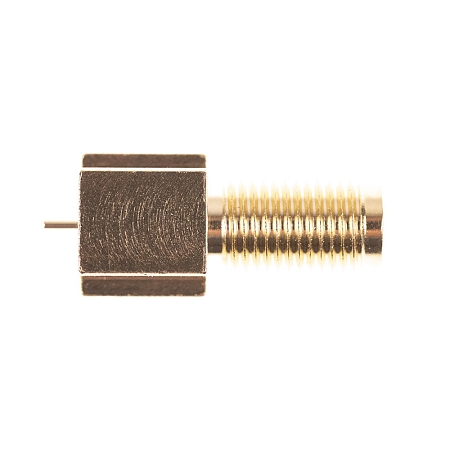

Konektor SMA (f) pro DPS. EDGE. rev.2
SMA vysokofrekvenční konektory se šroubovým spojovacím mechanismem jsou lehké, kompaktní a odolné proti vibracím. Charakteristická impedance konektorů je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení je až 500 cyklů. Provozní teplota je -65 °C až +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používají se také jako standardní konektory v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Jedná se o typ konektoru, který je určený pro uchycení na desku PCB.
Materiál a povrchová úprava:
• Tělo: mosaz / zlato
• Středový vodič: mosaz / zlato
• Izolátor: teflon / -
• Dutinka: mosaz / zlato
• Těsnění: silikonová guma
Parametry:
• Typ: Samice (f)
• Impedance: 50 Ω
• VSWR: < 1:27
• Izolační odpor: 5 000 MΩ
• Odpor středového kontaktu: 6 mΩ
• Odpor vnějšího kontaktu: 2 mΩ
• Maximální frekvence: 0-10 GHz
• Garance připojení a odpojení: 500 cyklů
• Provozní teplota: - 65 °C až + 165 °C
• Váha: 4.44 g
• Certifikace: RoHS, ISO 9001, ISO 14001
Technické parametry naleznete v přiloženém datasheetu nebo kontaktujte naše obchodní oddělení.
