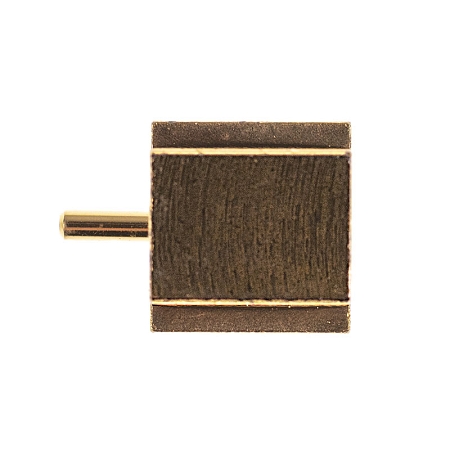

Konektor MCX (samice) přímý 2, EDGE
MCX koaxiální konektory se západkovým mechanismem jsou kompatibilní s konektory SMB, mají však o 30% menší velikost než konektory SMB. Rozměry vnitřního kontaktu a izolátoru jsou stejné. Impedance konektoru je buď 50 Ohm s pracovním frekvenčním rozsahem až do 6 GHz nebo 70 Ohm s pracovním rozsahem do 3 GHz. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Používají se také jako standardní konektory v zařízeních GPS, v sítích WLAN, v pevné a mobilní komunikaci.
Tento konektor MCX (f) přímý 2 je určený pro uchycení na desku PCB.
Materiál a povrchová úprava:
• Tělo: mosaz / pozlacený nikl
• Kontakt zásuvky: beryliová měď / nikl s 0,13 um vrstvou zlata
• Izolátor: PFTE / -
Parametry:
• Typ: Samice (f)
• Impedance: 50 Ω
• Izolační odpor: 1 000 MΩ
• Odpor středového kontaktu: 5 mΩ
• Odpor vnějšího kontaktu: 1 mΩ
• Maximální frekvence: 0-6 GHz
• Garance připojení a odpojení: 500 cyklů
• Provozní teplota: - 65 °C až + 165 °C
• Váha: 1.8 g
Technické parametry naleznete v přiloženém datasheetu nebo kontaktujte naše obchodní oddělení.
