Kód zboží: AP-AGNSS-SGP15-4
Výrobce: SECTRON

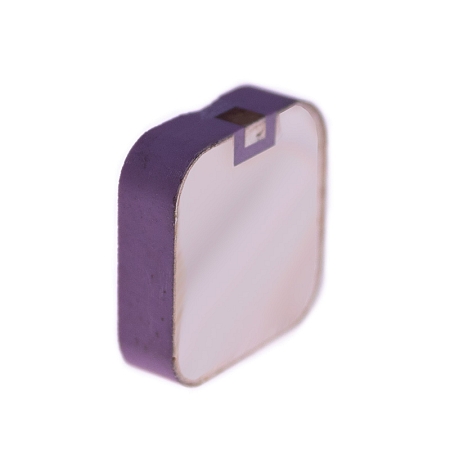

Interní patch antény GNSS (GPS/GLONASS), pasivní, SMD, 15x15x4

Kód zboží: AP-AGNSS-SGP15-4
Výrobce: SECTRON

Interní patch antény GNSS (GPS/GLONASS), pasivní, SMD, 15x15x4

Směrová pasivní anténa určená pro příjem/vysílání GPS a GLONASS signálu. Anténa pracuje ve dvou pásmech 1545.72 a 1602 MHz.

96s DPH (21%) / ks

bez DPH 79.20 Kč / ks

Skladem < 10 ks
i

Podrobný popis

Směrová pasivní GPS a GLONASS anténa

Směrová pasivní interní anténa určená pro příjem/vysílání GPS a GLONASS signálu. Anténa pracuje ve dvou pásmech 1545.72 a 1602 MHz. Pasivní anténa nemá žádný zesilovač a dosahuje hodnoty zisku -5.5/-2.0 dBi.

Patch anténa, neboli česky mikropásková anténa se skládá z dielektrického, případně polovodičového substrátu a vodivého mikropásku. Vyrábí se obdobně jako plošné spoje. Hlavní nevýhodou těchto antén bývá jejich úzkopásmovost, nižší zisk a omezená výkonová zatížitelnost. Jednou z možností docílení lepších parametrů této antény je varianta se spodní (vodivě) souvisle pokovenou vrstvou. Toto vylepšení částečně plní funkci reflektoru, a tak omezením vyzařování z dolní strany zvyšujeme směrovost antény a zároveň její zisk v žádoucím směru. Účinnost antén se pohybuje zhruba v rozmezí od 35 do 90 %. Pracovní kmitočet se pohybuje v rozmezí stovek MHz až desítek GHz, přičemž zpravidla nepřekračuje hodnotu 30 GHz. Využití nachází v mobilních telefonech, RFID čtečkách a všude tam, kde je potřeba umístit anténu do velmi malého zařízení. Mezi výhody patří poměrně vysoká účinnost a nízká impedance, miniaturní rozměry a možnost sériové výroby. Antény jsou tenké, lehké a relativně snadno konstruovatelné a protože odolávají extrémním podmínkám a vyrábí se v jakémkoliv tvaru, lze je namontovat i na vnější strany automobilů nebo letadel. Tento typ směrové antény je vhodný také pro malé jednopodlažní kancelářské budovy, obchody a mnoho dalších vnitřních míst, kde centrální přístupový bod není k dispozici. Patch anténa může být také použita jako externí anténa ke zvýšení příjmu signálu a přenosu bezdrátových zařízení, jako jsou systémy GPS.

Více informací naleznete v přiloženém datasheetu.


Parametry

Impedance 50  Ohm Maximální vstupní výkon 10  W
Polarizace R.H.C.P. Provedení Interní
Provozní teplota -40 ~ +105  °C Rozměry 15 x 15 x 4  mm
Směrovost Směrová Technologie GPS , GLONASS
Váha 4.53  g Zisk -2  dBi , -5.5  dBi
VSWR <1.8:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Pájecí
