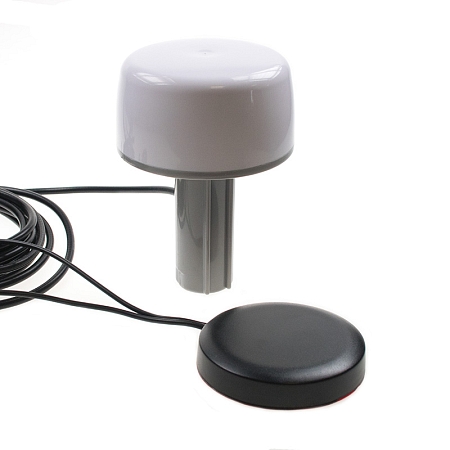

GPS repeater 001
Šířič (repeater) pro příjem signálu v sítích GPS. Externí anténa instalovaná např. na střeše budovy přijme signál z GPS družic v jejím dosahu. Signál je dále rozšiřován pomocí další antény směrem do interiéru budovy, kde GPS anténa není schopna družice zaměřit. Místo skutečné pozice receiver pokaždé zaznamenává jen polohu venkovní antény, takže GPS repeater nemůžeme v budovách používat k navigačním účelům jako takovým. Je vhodný pro umístění tam, kde je slabý nebo žádný signál, například v suterénu budov, garážích apod.
Anténa TX
Směrová GPS anténa s dvojí možností uchycení - zabudovaným magnetem a 3M páskou. Pracuje v pásmu 1575.42 MHz. V kombinaci s integrovaným nízkošumovým zesilovačem (LNA) dosahuje tato aktivní anténa celkové hodnoty zisku až 40 dBi. Díky stupni krytí IP67 je vhodná k venkovnímu použití. Anténa je dodávána se dvěma kabely RG174/U o délce 3 m, které jsou zakončeny konektory SMA(f) a USB-A.
Anténa RX
Směrová GPS montážní anténa pracuje v pásmu 1575.42 MHz. V kombinaci s integrovaným nízkošumovým zesilovačem (LNA) dosahuje tato aktivní anténa celkové hodnoty zisku až 38 dBi. Díky stupni krytí IP 67 je vhodná k venkovnímu použití. Anténa je dodávána s kabelem RG58 o délce 3m, který je zakončený konektorem SMA(m).
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Specifikace kabelu RG58:
Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektorů je až 500 cyklů. Provozní teplota je -65 °C to +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Technické parametry naleznete v přiloženém datasheetu.
