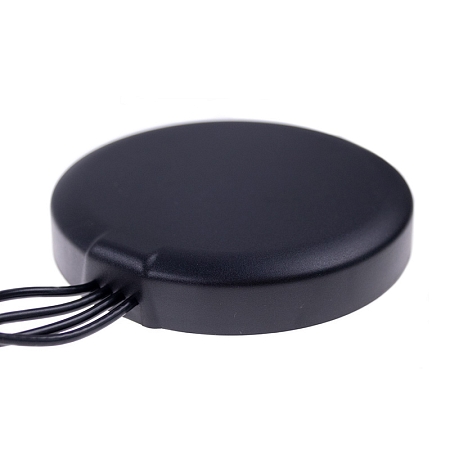

Kombinovaná anténa LTE MIMO, WiFi a GNSS
Kombinovaná anténa je určená pro příjem a vysílání signálů v technologiích GNSS/LTE MIMO/WIFI. Anténa je funkční v pásmech 698‐960/1561‐1602/1710‐2690/2400‐2483.5/4900‐5825 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku 28 dB. Z antény jsou vyvedeny čtyři kabely RG174, které jsou zakončeny dvěma konektory Fakra D pro LTE připojení, jedním konektorem FAKRA C pro GNSS připojení a jedním konektorem FAKRA Z pro Wi-Fi připojení. Díky vysokému stupni krytí IP67 je vhodná také pro venkovní montáž. 3M páska zajišťuje snadnou instalaci a uchycení.
Při použití technologie MIMO dosahuje výsledný systém vyšších přenosových rychlostí, zvýšení úrovně signálu a tím i rychlosti internetu. Jednou z klíčových vlastností MIMO antény je použití více antén jak při vysílání, tak při příjmu signálu.To vede ke zvýšení celkové datové propustnosti sítě a umožňuje rychlejší stahování a nahrávání dat. Anténa má uplatnění v oblasti M2M a IoT. V městské hromadné dopravě lze MIMO anténu využít pro GPS lokalizaci, komunikaci s dispečinkem a zprostředkování Wi-Fi připojení pro cestující. V průmyslu se MIMO antény používají pro bezdrátovou komunikaci v různých IoT aplikacích, např. automatizaci, monitorování zařízení a řízení průmyslových procesů.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Specifikace konektoru FAKRA:
Konektory FAKRA jsou vsazeny do plastového pouzdra. Pro snadnou identifikaci jsou tato pouzdra ve 14 různých barevných provedeních. Charakteristická impedance konektoru je 50 Ohm, pracovní frekvenční rozsah až do 6 GHz, pracovní teplota je od -40°C do 105°C. Nejčastější využití mají FAKRA konektory v automobilovém průmyslu, například pro připojení antén, rádií, navigací. Široce využívány jsou také v M2M a IoT zařízeních. Připojení a odpojení konektorů FAKRA je snadné, garance je až 25 cyklů.
Technické parametry naleznete v přiloženém datasheetu.
