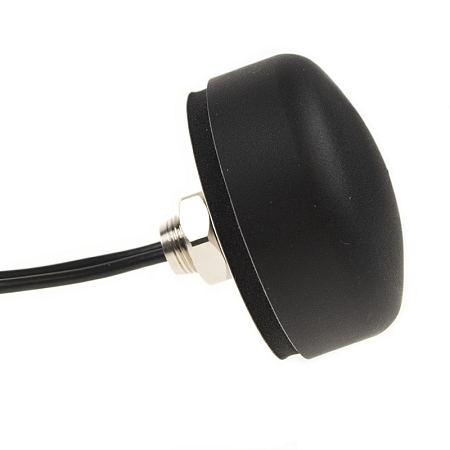

Všesměrová kombinovaná venkovní anténa GSM/UMTS/LTE a GPS/GLONASS
Tato všesměrová kombinovaná venkovní anténa je navržena pro příjem signálu GSM/UMTS/LTE a GPS/GLONASS. Pokrývá široké pásmo frekvencí v rozmezí 800/900/1700/1800/2100/2400/2600/1575.42/1602 MHz. Ve spojení se zesilovačem dosahuje anténa zisku až 2/30 dBi v pásmu GPS. Díky stupni krytí IP67 je ideální pro venkovní instalaci. Součástí antény jsou dva kabely RG316-PVC o délce 1 m, které jsou zakončeny konektory SMA(m).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG316:
RG316 koaxiální nízkoztrátový vysokofrekvenční kabel, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.49 mm. Frekvenční rozsah je 0-3 GHz. Kabel RG316 se často používá v radiofrekvenčních a telekomunikačních aplikacích, pro přenos vysokofrekvenčních signálů, a také v bezdrátových zařízeních. Je vhodný pro aplikace, které vyžadují dobrý výkon a stabilitu v prostředí s vysokou teplotou. Provozní teplota tohoto kabelu je -55 až +200°C. Činitel zkrácení je stanoven na 0.7.
Technické parametry naleznete v přiloženém datasheetu.
