Kód zboží: AO-AUMTS-M3C
Výrobce: SECTRON

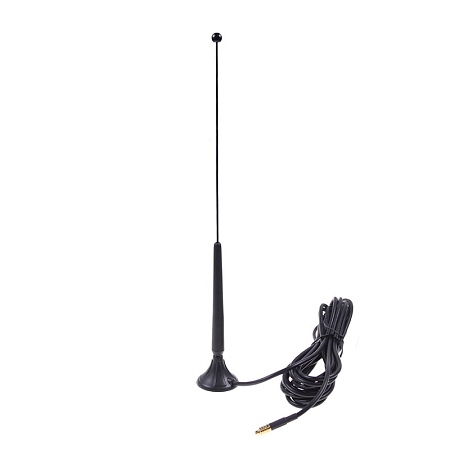

Anténa UMTS/GSM magnetická U30, 3 dBi, MMCX(m) přímý, RG174/3m

Kód zboží: AO-AUMTS-M3C
Výrobce: SECTRON

Anténa UMTS/GSM magnetická U30, 3 dBi, MMCX(m) přímý, RG174/3m

Všesměrová anténa určená pro příjem signálu v technologiích GSM/UMTS. Anténa pracuje v pásmech 900/1800/1900/2100 MHz.

224s DPH (21%) / ks

bez DPH 184.99 Kč / ks

Skladem
i

Podrobný popis

Všesměrová GSM/UMTS anténa Magnetic U30

Všesměrová magnetická anténa určená pro příjem/vysílání GSM a UMTS signálu. GSM anténa pracuje v pásmech 900/1800/1900/2100MHz. Anténa je vhodná pro spojení s modemy a routery. Magnetická základna umožňuje montáž antény na střechu auta nebo jiné kovové povrchy. Anténa se dodává s kabelem RG174/U o délce 3 m, který je zakončený konektorem MMCX (m).

Specifikace konektoru MMCX:

Jedná se o koaxiální konektory se západkovým mechanismem, které jsou kompatibilní s konektory MCX, mají však menší velikost. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Rozsah pracovních teplot je -65 °C až + 165 °C. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Nejčastěji se používají také jako standardní konektory v zařízeních GPS, sítích WLAN a pevné mobilní komunikaci.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor MMCX(m) Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -40 ~ +85  °C Rozměry 26.7 x 214  mm
Směrovost Všesměrová Technologie GSM , UMTS
Váha 43.26  g Zisk 3  dBi
VSWR <2.0:1 Vyzařovací úhel H-360 V-30
Způsob uchycení Magnetická

224s DPH (21%) / ks

bez DPH 184.99 Kč / ks
