Kód zboží: AO-ALTE-W9S
Výrobce: SECTRON

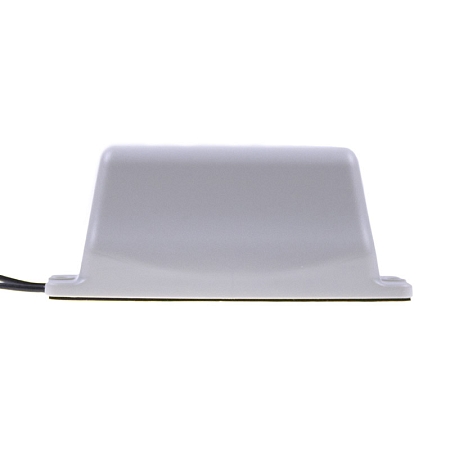

Anténa LTE stropní W9, SMA(m), RG316/1,5m

Kód zboží: AO-ALTE-W9S
Výrobce: SECTRON

Anténa LTE stropní W9, SMA(m), RG316/1,5m

Vnitřní stropní anténa určená pro pro příjem a vysílání GSM/UMTS/LTE signálu. Anténa pracuje v pásmech 800/900/1700/1800/1900/2100/2400/2500/2600/2700 MHz.

853s DPH (21%) / ks

bez DPH 704.71 Kč / ks

Na dotaz
i

Podrobný popis

Všesměrová GSM/UMTS/LTE anténa

Vnitřní stropní anténa určená pro pro příjem a vysílání GSM/UMTS/LTE signálu. Anténa pracuje v pásmech 800/900/1700/1800/1900/2100/2400/2500/2600/2700 MHz. Velmi často se využívá jako součást repeaterů GSM/UMTS/LTE signálu. Z antény je vyvedeny kabel RG316, které je zakončen konektorem SMA(m). Délka kabelu je 1.5 m.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG316:

RG316 koaxiální nízkoztrátový vysokofrekvenční kabel, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2.49 mm. Frekvenční rozsah je 0-3 GHz. Kabel RG316 se často používá v radiofrekvenčních a telekomunikačních aplikacích, pro přenos vysokofrekvenčních signálů, a také v bezdrátových zařízeních. Je vhodný pro aplikace, které vyžadují dobrý výkon a stabilitu v prostředí s vysokou teplotou. Činitel zkrácení je stanoven na 0.7. Nejběžnější kabely tohoto typu mají teplotní rozsah -55 až +200°C. Existují i speciálně upravené typy kabelů RG316 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů a různých kvalit.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG316/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -20 ~ +60  °C Rozměry 136 x 55 x 47  mm
Směrovost Všesměrová Technologie LTE , GSM , UMTS
Váha 93.39  g Zisk 1.3  dBi
VSWR <2.0:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Samolepicí

853s DPH (21%) / ks

bez DPH 704.71 Kč / ks
