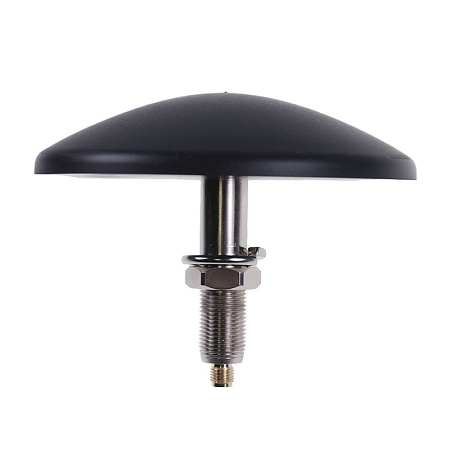

Směrová montážní Manhole GSM/UMTS/LTE/WiFi anténa
Směrová montážní anténa určená pro příjem/vysílání signálu v sítích GSM/UMTS/LTE/WiFi. Pracuje v pásmech 700-960/1710-2170-2700 MHz a používá pro spojení s celulárními routery/modemy/terminály. Součástí antény je odnímatelný kabel RG58 o délce 3 m, který lze připojit k anténě pomocí konektoru SMA(m).
Speciální využití - Anténa do kanalizačního poklopu (manhole cover)
Tato anténa se pro své vlastnosti hodí zejména pro instalaci do vozovky. Anténa je vyrobena z TRP (thermoplastic rubber) termoplastické gumy. Anténa je tak velmi odolná a snese i přejetí vozidlem. Anténa najde využití při potřebě vyvedení signálu z podzemních prostor, jako jsou například kanalizace, podzemní kobky apod. Konkrétním příkladem použití jsou automatické odečty stavů vodoměrů umístěných v extrémních místech bez signálu. Anténa se umístí do poklopu a je tak v jedné rovině s vozovkou. Propojovací anténní kabel se šroubuje na SMA konektor pod úrovní vozovky.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG58
Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
