Všesměrová LTE anténa

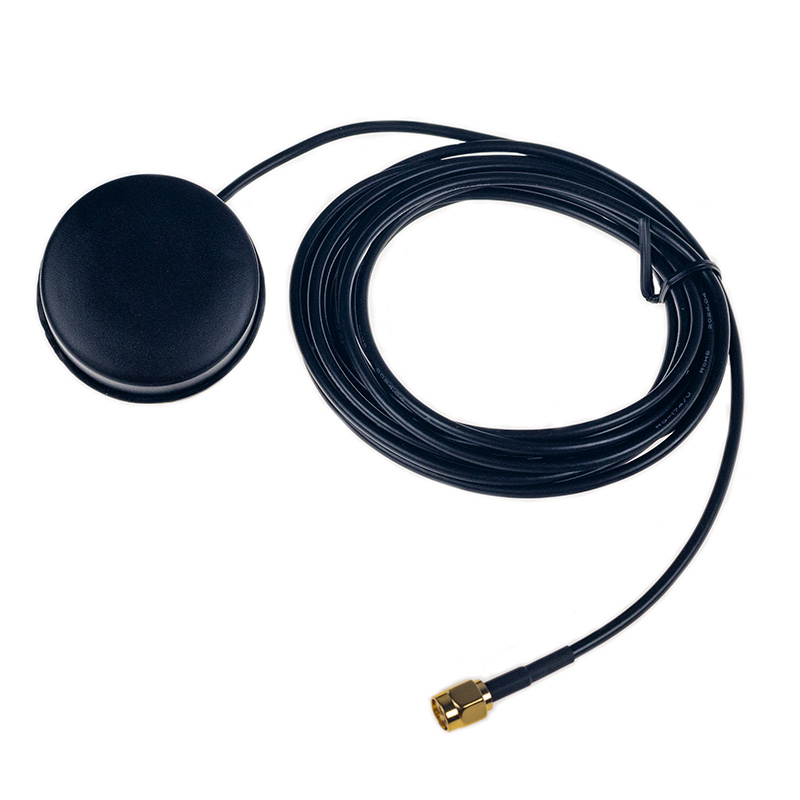

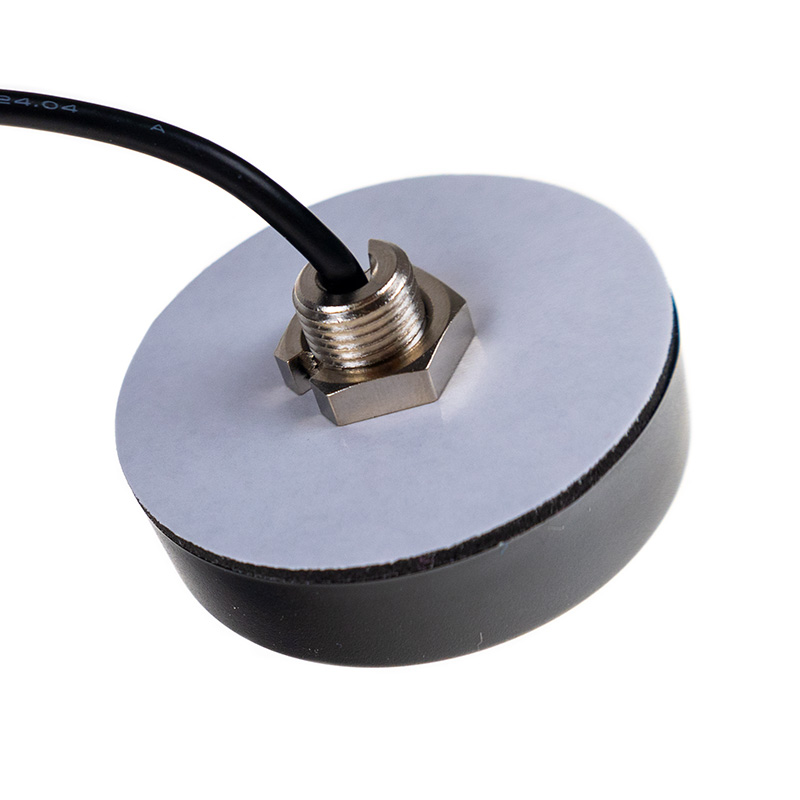

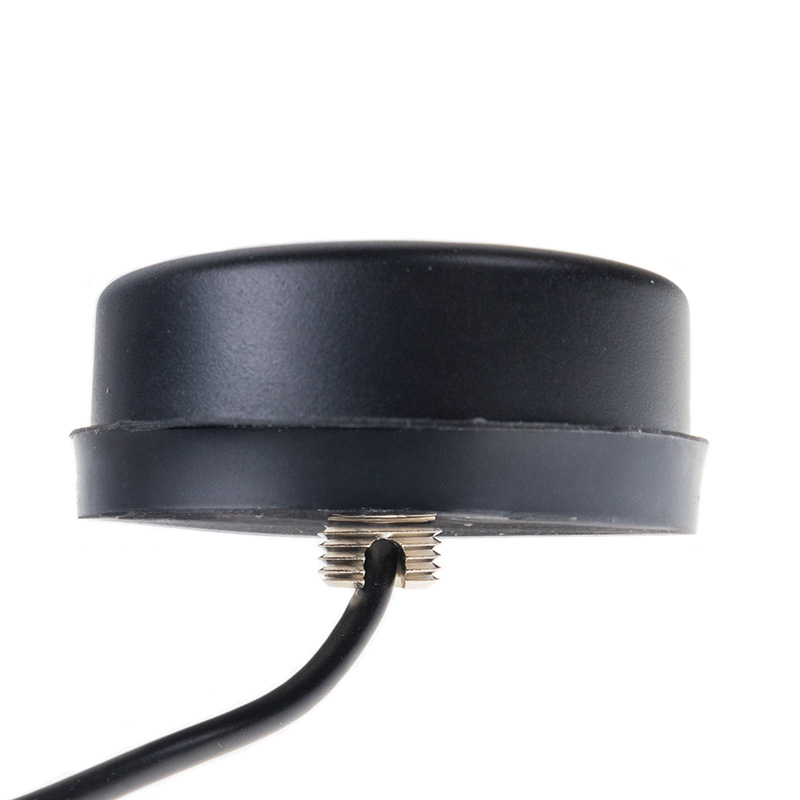

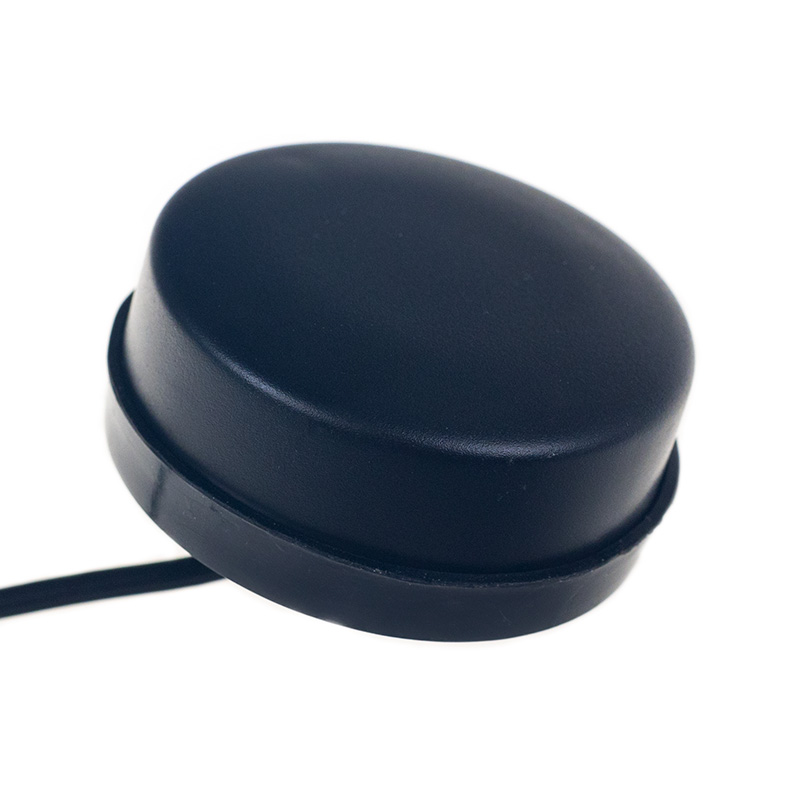

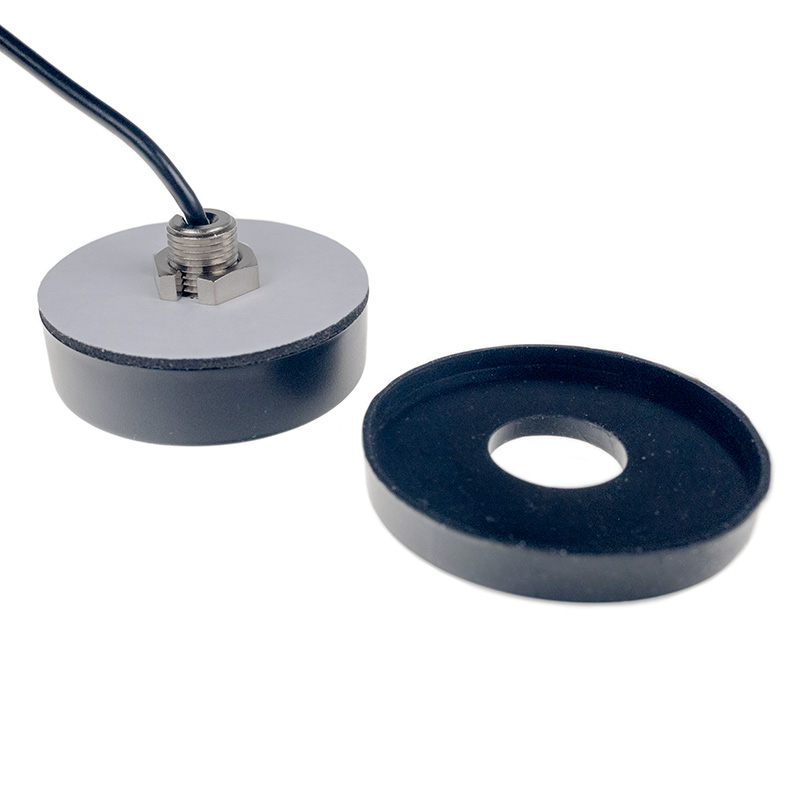

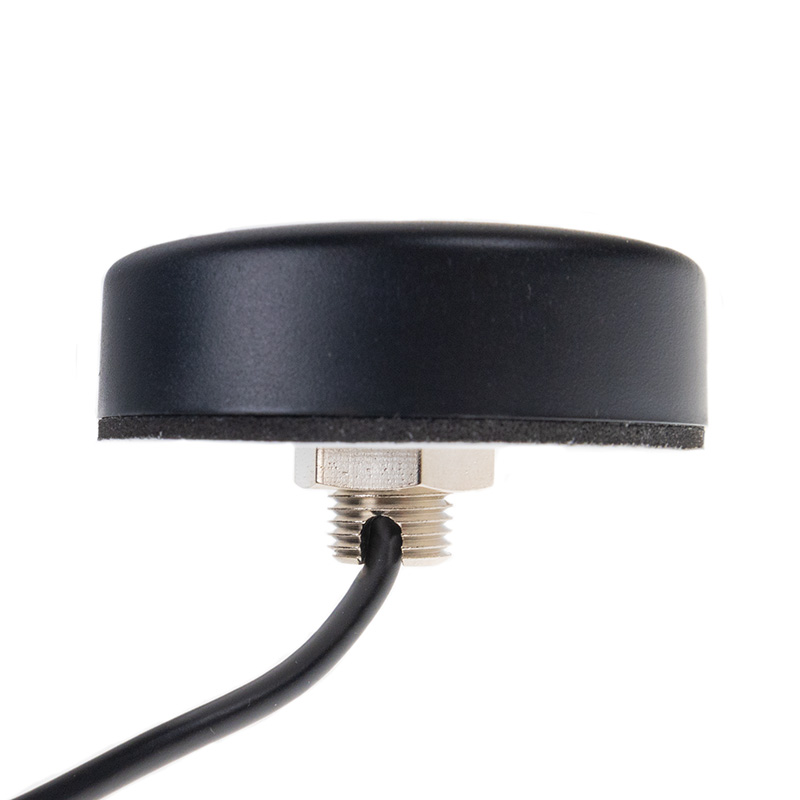

Všesměrová LTE anténa pracuje se ziskem 2.5 dBi v pásmu 698~960MHz/1710~2690MHz. Tento typ antény může být použit pro různé aplikace, jako jsou routery, modemy nebo zabezpečovací systémy, kde zajistí stabilní připojení k internetu. Anténa je vybavena gumovým těsněním, které zabraňuje vniknutí vody. Díky těsnění a stupni krytí IP67 je vhodná i pro venkovní montáž. LTE anténa je dodávána s kabelem RG174/U o délce 3 m, který je zakončen SMA (m) konektorem.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
