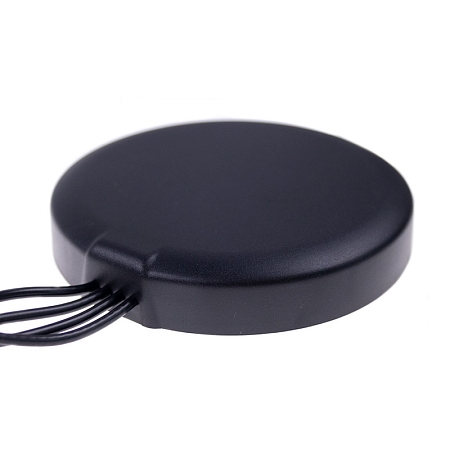

Kombinovaná anténa WiFi, GNSS a LTE MIMO
Kombinovaná anténa WiFi, GNSS a LTE MIMO je určená pro příjem a vysílání signálů v technologiích GNSS/LTE/WIFI. Anténa je funkční v pásmech 698‐960/1561‐1602/1710‐2690/2400‐2483.5/4900‐5825 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku 28 dBi. Při použití technologie MIMO dosahuje výsledný systém vyšších přenosových rychlostí, zvýšení úrovně signálu a tím i rychlosti internetu. Anténu lze využit v oblasti M2M a IoT pro spojení s celulárními modemy a routery a také například v městské hromadné dopravě pro GPS lokalizaci, komunikaci s dispečinkem a zprostředkování Wi-Fi připojení pro cestující. Z antény jsou vyvedeny čtyři kabely RG174 o délce 3 m, které jsou zakončeny dvěma konektory SMA(m) pro LTE připojení a dvěma konektory RP-SMA(f) pro WiFi připojení. Díky vysokému stupni krytí IP67 je vhodná také pro instalaci venku.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
