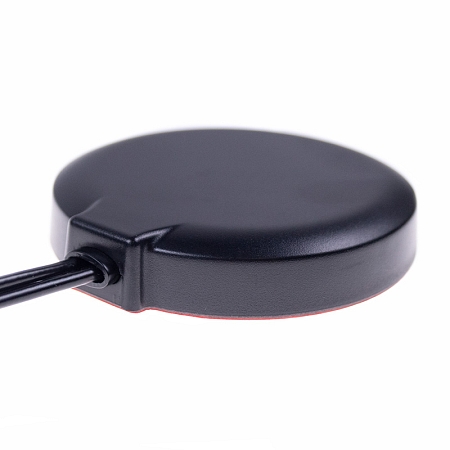

Všesměrová anténa LTE MIMO
Všesměrová LTE MIMO anténa je určená pro příjem a vysílání signálů v technologii LTE. Anténa je funkční v pásmech 698‐960z/1710‐2690 MHz. Při použití technologie MIMO dosahuje LTE anténa vyšších přenosových rychlostí, zvýšení úrovně signálu a tím i rychlosti internetu v místech, kde je špatný signál. Anténu lze využit v oblasti M2M a IoT pro spojení s celulárními modemy a routery, a také například v městské hromadné dopravě pro komunikaci s dispečinkem a zprostředkování Wi-Fi připojení pro cestující. Z antény jsou vyvedeny dva kabely RG174 o délce 3 m, které jsou zakončeny dvěma konektory SMA(m). Kromě toho je vybavena oboustrannou 3M páskou, která zajistí snadnou montáž např. na sklo nebo plast. Díky vysokému stupni krytí IP67 je vhodná také pro venkovní montáž.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
