Kód zboží: AO-AKOM-E604LMWM-5S
Výrobce: SECTRON

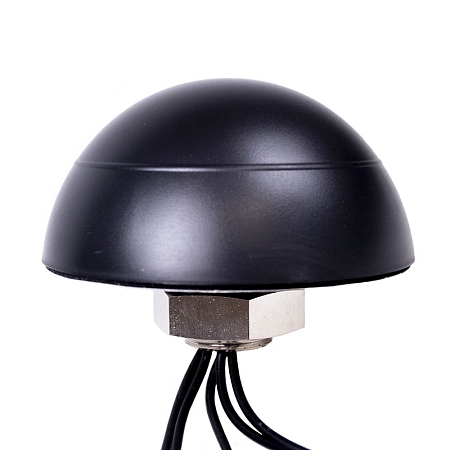

Anténa LTE MIMO/GNSS/WiFi MIMO montážní E604, 5x RG174/3m, 5x SMA

Kód zboží: AO-AKOM-E604LMWM-5S
Výrobce: SECTRON

Anténa LTE MIMO/GNSS/WiFi MIMO montážní E604, 5x RG174/3m, 5x SMA

Kombinovaná montážní anténa určená pro příjem signálu v technologiích GSM/UMTS/LTE /Wi-Fi/GPS.

1 984s DPH (21%) / ks

bez DPH 1 639.97 Kč / ks

Recyklační poplatek: 5.00 Kč

Skladem < 10 ks
i

Podrobný popis

Všesměrová anténa LTE MIMO/GNSS/WiFi MIMO

Kombinovaná montážní anténa určená pro příjem signálu v technologiích GSM/UMTS/LTE /Wi-Fi/GPS. Anténa pracuje v pásmech 700/800/900/1700/1800/2100/2600 MHz 2.4/5 GHz 1574.42/1602 MHz. Při využití tzv. MIMO technologie a vhodné umístění antén dosahuje výsledný systém vyšších přenosových rychlostí. Anténu lze využit v oblasti M2M a také v IoT systémech a IoT zařízeních. Díky stupni krytí IP67 je vhodná také pro venkovní použití. Anténní soustava je dodávána s pěti koaxiálními kabely RG174/U o délce 3 m, které jsou zakončeny SMA(m) konektory.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Napájecí napětí 3 V - 5 V DC Polarizace Lineární , Lineární , R.H.C.P.
Provedení Externí Provozní teplota -20 ~ +65  °C
Rozměry 110 x 55  mm Směrovost Všesměrová
Technologie GSM , GPS , UMTS , WIFI , LTE Váha 523.45  g
Zisk 3  dBi , 2  dBi , 0  dBi VSWR <3.0:1 , <2.5:1 , <2.0:1
LNA Zisk 28  dB Vyzařovací úhel H 360 V 30
Způsob uchycení Montážní
