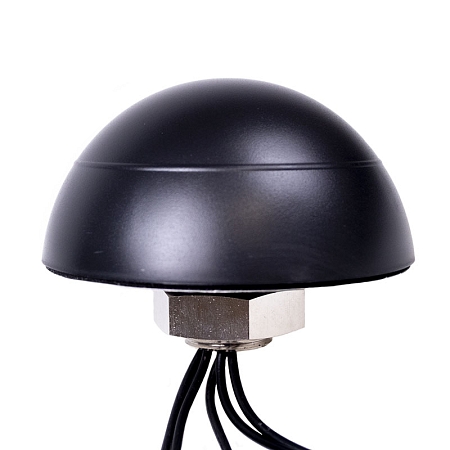

Všesměrová anténa LTE MIMO/GNSS/WiFi MIMO
Kombinovaná montážní anténa určená pro příjem signálu v technologiích GSM/UMTS/LTE /Wi-Fi/GPS. Anténa pracuje v pásmech 700/800/900/1700/1800/2100/2600 MHz 2.4/5 GHz 1574.42/1602 MHz. Při použití tzv. MIMO technologie (Multiple Input, Multiple Output) a vhodném umístění antén dosahuje výsledný systém vyšších přenosových rychlostí. Anténu lze využit v oblasti rádiové komunikace, M2M a také v IoT systémech a IoT zařízeních. Díky stupni krytí IP67 je vhodná také pro venkovní použití. Anténní soustava je dodávána s pěti koaxiálními kabely RG174/U o délce 3 m, které jsou zakončeny konektory 3x SMA, 2x RP-SMA(f pin).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších. Existují i speciálně upravené typy kabelů RG174/U pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
