Kód zboží: AO-ALTE-G825-1S
Výrobce: SECTRON

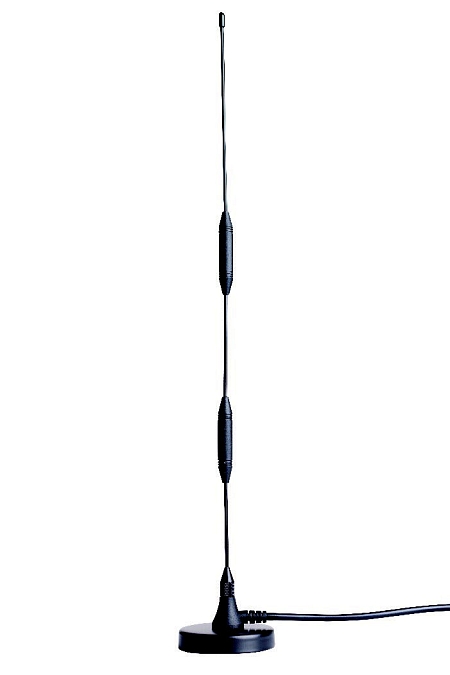

Anténa LTE magnetická G825-1, 5 dBi, SMA(m), RG58/3m

Kód zboží: AO-ALTE-G825-1S
Výrobce: SECTRON

Anténa LTE magnetická G825-1, 5 dBi, SMA(m), RG58/3m

Všesměrová magnetická anténa určená pro příjem/vysílání signálu v technologiích GSM/UMTS/LTE. Anténa pracuje v pásmu 700/800/900/1700/1800/1900/2100/2600 MHz.

747s DPH (21%) / ks

bez DPH 617.65 Kč / ks

Skladem
i

Podrobný popis

Všesměrová magnetická LTE anténa

Všesměrová magnetická anténa určená pro příjem/vysílání signálu v technologiích GSM/UMTS/LTE. Anténa pracuje v pásmu 700/800/900/1700/1800/1900/2100/2600 MHz. Anténa je primárně určená pro spojení s celulárními modemy/routery. Díky zabudovanému magnetu je vhodná pro umístění na libovolný kovový povrch. Anténa se dodává s kabelem RG58 o délce 3 m, který je zakončený SMA(m) konektorem.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG58:

Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG58/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Rozměry 460 x 65  mm Směrovost Všesměrová
Technologie GSM , UMTS , LTE Váha 301.04  g
Zisk 5  dBi VSWR <2.0:1
Vyzařovací úhel H 360° V 30° Způsob uchycení Magnetická

747s DPH (21%) / ks

bez DPH 617.65 Kč / ks
