Kód zboží: AO-ALTE-MG9S-F
Výrobce: SECTRON

Anténa LTE magnetická 90-F, 7-9 dBi, SMA(m), RG195/3m

Kód zboží: AO-ALTE-MG9S-F
Výrobce: SECTRON

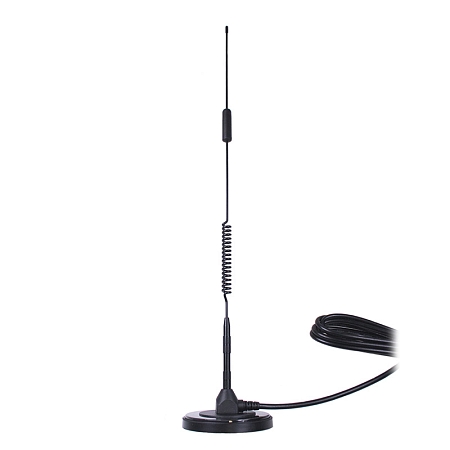

Anténa LTE magnetická 90-F, 7-9 dBi, SMA(m), RG195/3m

Magnetická anténa pro příjem a vysílání signálu v technologiích GSM/UMTS/LTE. Všesměrová anténa pracuje v pásmu 700/800/900/1700/1800/1900/2100/2500/2600/2700 MHz.

480s DPH (21%) / ks

bez DPH 396.40 Kč / ks

Skladem
i

Podrobný popis

Magnetická anténa GSM/UMTS/LTE

Magnetická anténa se ziskem 7-9 dBi, pro příjem a vysílání signálu v technologiích GSM/UMTS/LTE.
Pracuje v pásmu 700/800/900/1700/1800/1900/2100/2500/2600/2700 MHz a je určená pro spojení s celulárními modemy/routery. Podstavu tvoří magnetická základna, díky které je anténa vhodná pro umístění na libovolný kovový podklad. Všesměrová magnetická anténa je dodávána s kabelem RG195/U o déle 3 m, který je zakončený SMA(m) konektorem.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG195/U:

Koaxiální kabel RG195 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 4.95 mm. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω a rozsah pracovních teplot -40 °C až + 85 °C. Činitel zkrácení je stanoven na 0.79. Kabel RG195 se používá například v oblasti metrologie, bezdrátové komunikace, automobilovém průmyslu, a také pro VHF a UHF aplikace. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/N/SMA/TNC a dalších


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG195/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -30 ~ +80  °C Rozměry 403 x 81  mm
Směrovost Všesměrová Technologie LTE , GSM , UMTS
Váha 309.8  g Zisk 7-9  dBi
VSWR <2.0:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Magnetická Certifikace ISO 9001 , ISO 14001

480s DPH (21%) / ks

bez DPH 396.40 Kč / ks
