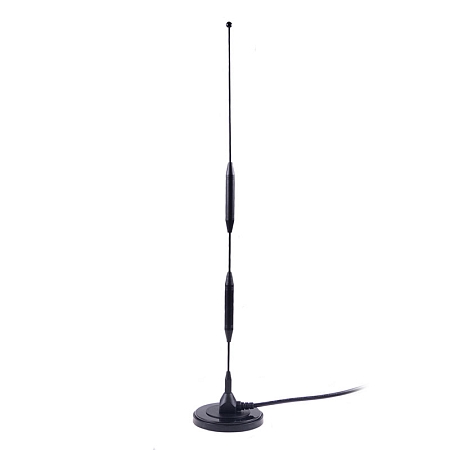

Všesměrová anténa GSM/UMTS/LTE
Všesměrová anténa s magnetickým podstavcem určená pro příjem a vysílání GSM/UMTS/LTE signálů. LTE anténa pracuje v pásmech 700/824/960/1710/1880/2170/2600/2700 MHz. Anténa je určená pro umístění na kovový povrch a je vhodná pro spojení s modemy a routery. Je dodávána s kabelem RG158 o délce 3 m, který je zakončený SMA (m) konektorem.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG58:
Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších. Existují i speciálně upravené typy kabelů RG58 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
