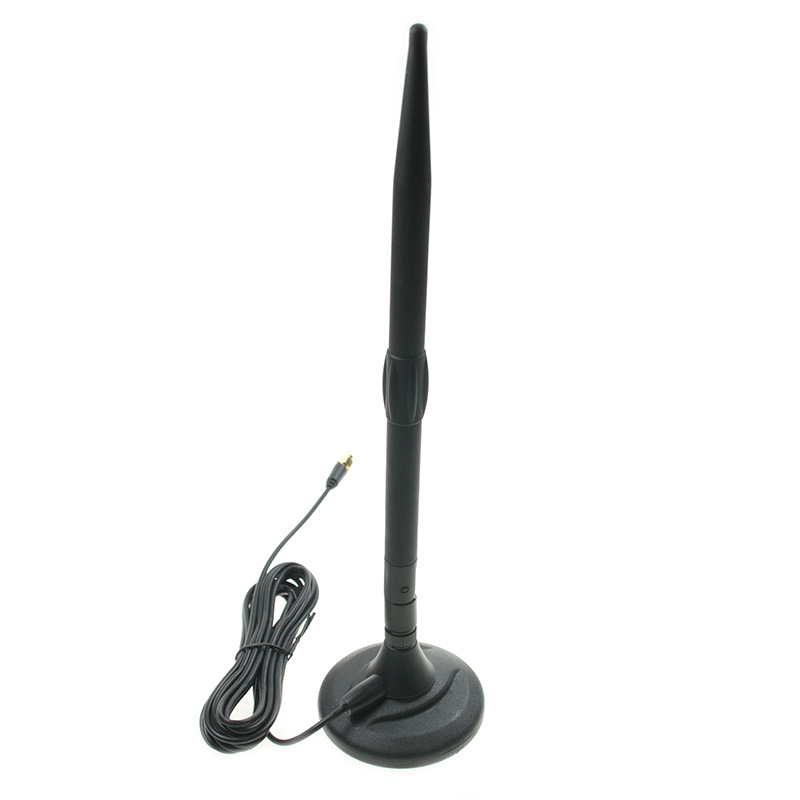

Všesměrová GSM/UMTS/LTE anténa
Všesměrová magnetická anténa navržená pro spolehlivý příjem signálu v sítích GSM, UMTS a LTE. Pracuje v širokém spektru pásem od 690 MHz do 2400 MHz. Anténa je vybavena silnou magnetickou základnou pro snadné uchycení na kovové povrchy. Součástí balení je integrovaný 5m kabel RG174/U zakončený standardním SMA (m) konektorem, který zajišťuje snadné připojení k modemům, routerům či průmyslovým terminálům.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Konektory SMA jsou průmyslovým standardem pro většinu současných celulárních směrovačů (routerů). Slouží k připojení externích Wi-Fi, 2G, 3G, LTE i GPS antén. Kromě telekomunikací se široce využívají také jako standardní rozhraní v měřicí vysokofrekvenční technice.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
