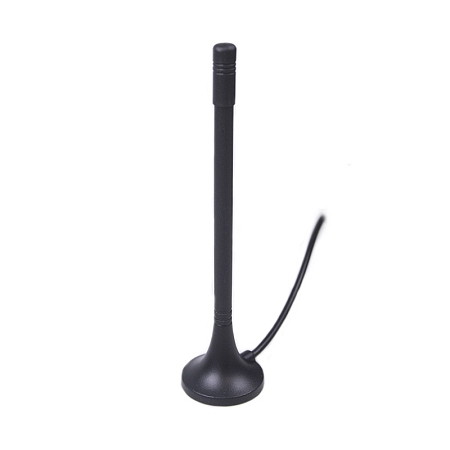

Magnetická LTE anténa 016L
Všesměrová magnetická anténa určená pro příjem a vysílání signálu v GSM/UMTS/LTE sítích. Pracuje v pásmu 700/800/868/1800/1900/2100/2600 MHz. Tato LTE anténa zajišťuje spolehlivé mobilní připojení a je vhodná pro spojení s modemy a routery. Magnetická základna umožňuje rychlou a jednoduchou instalaci antény. Anténa může být snadno umístěná na různých místech, jako je střecha auta, regál nebo jiné kovové povrchy. Z antény je vyveden koaxiální kabel RG174/U o délce 1,5 m, který je zakončený SMA(m) 90° konektorem.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších. Existují i speciálně upravené typy kabelů RG174/U pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
