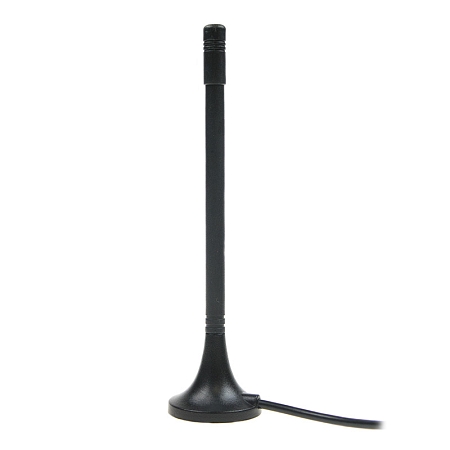

Všesměrová magnetická GSM/UTMTS/LTE anténa
Všesměrová magnetická anténa určená pro příjem signálu v technologii GSM/UTMTS/LTE. Anténa pracuje v pásmech 700/800/868/1800/1900/2100/2600 MHz a je vhodná se pro spojení s terminály, modemy a routery. Díky zabudovanému magnetu je vhodná pro umístění na libovolný kovový povrch. Anténa se dodává s kabelem RG174/U o délce 3 m, který je zakončený MCX(m) konektorem.
Specifikace konektoru MCX:
Jedná se o koaxiální konektory se západkovým mechanismem. Jsou kompatibilní s konektory SMB, mají však o 30% menší velikost než konektory SMB. Rozměry vnitřního kontaktu a izolátoru jsou stejné. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Používají se také jako standardní konektory v zařízeních GPS, v sítích WLAN, v pevné a mobilní komunikaci.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
