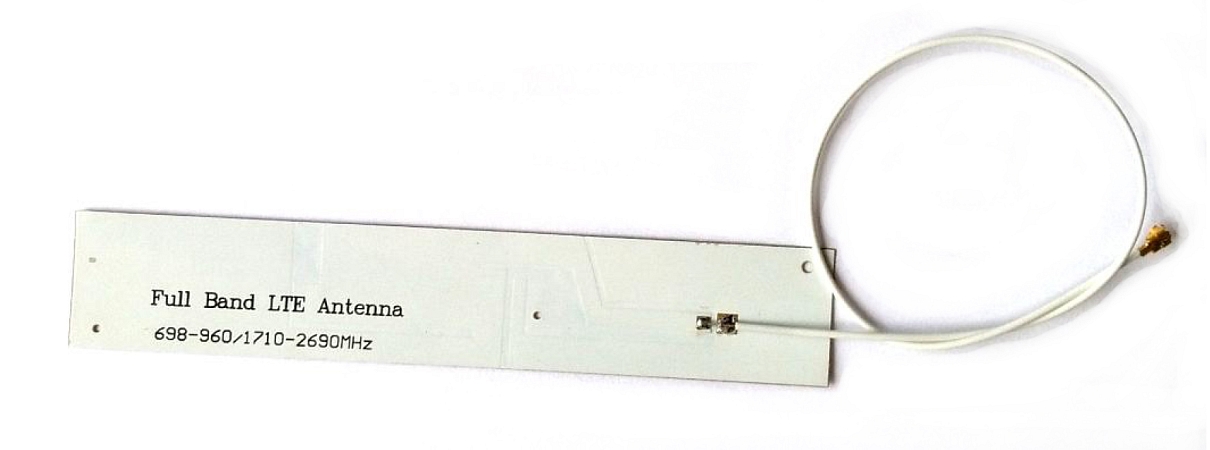

Směrová interní LTE anténa
Směrová interní anténa určená pro příjem signálu LTE. Pracuje v pásmu 700/800/900/1700/2400/2600 MHz. Anténa je vhodná pro spojení s modemy/routery. Součástí antény je kabel Hirose 068 o délce 10 cm, který je zakončený konektorem IPEX MHF.
Specifikace konektoru IPEX MHF:
Konektory IPEX MHF jsou kompatibilní s konektory U.FL osazují se do aplikací, kde je velmi malý prostor pro připojení/propojení VF komponent. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 9 GHz.
Specifikace kabelu Hirose 068:
Koaxiální kabel Hirose 068 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.13 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/SMA/FME/MCX/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.
Technické parametry naleznete v přiloženém datasheetu.
