Směrová interní LTE anténa

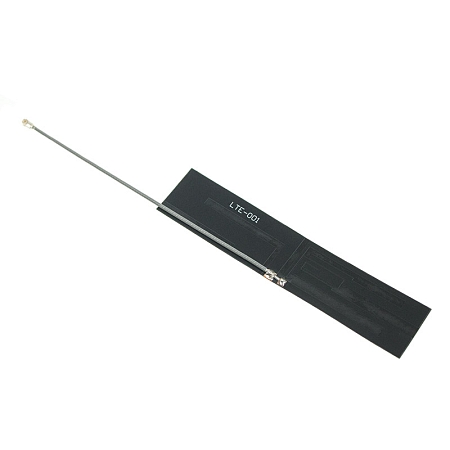

Směrová interní lepicí LTE anténa pracuje v pásmu 800/900/1800/1900/2100/2700 MHz a je primárně určená pro spojení s celulárními modemy/routery. Anténa je dodávána s kabelem Hirose088 o délce 100 mm, který je zakončený U.FL konektorem a oboustrannou 3M páskou, která zajistí snadnou montáž antény.
Specifikace konektoru U.FL:
Konektory U.FL jsou osazovány v aplikacích, kde je velmi malý prostor pro připojení/propojení VF komponent např. v bezdrátových komunikačních zařízeních, elektronických měřicích přístrojích, mobilních telefonech, GPS a bezdrátových sítích LAN. Pozlacený středový kontakt U.FL konektoru zlepšuje jeho vlastnosti. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz.
Specifikace kabelu Hirose 088:
Koaxiální kabel Hirose 088 je kompatibilní s konektory, které jsou aplikovatelné na průměr kabelu 1.37 mm. Díky jeho vlastnostem a velikosti je hojně využívaný v aplikacích, které vyžadují vysokofrekvenční přenos pomocí miniaturních koaxiálních spojení. Je vhodný pro aplikace zahrnující zařízení pro VF komunikaci, také pro elektronické měřicí přístroje. Nejčastěji se využívá pro vytváření kabelových redukcí s osazením konektorů jako jsou U.FL/SMA/FME/MCX/TNC a dalších. Výsledné kabelové redukce se nejčastěji využívají pro připojení externích antén např. k celulárním modulům nebo IoT/NB-IoT/WiFi/GNSS a dalším VF zařízením.
Technické parametry naleznete v přiloženém datasheetu.
