Kód zboží: AO-AKOM-G046LSS3
Výrobce: SECTRON

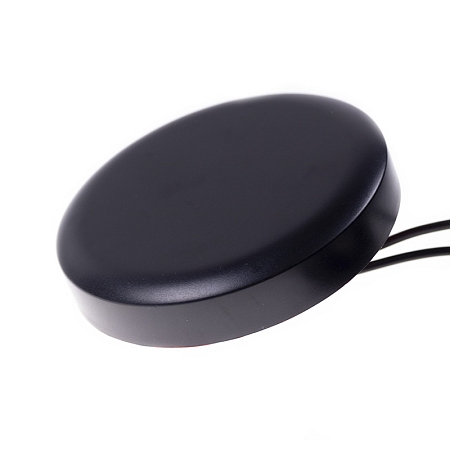

Anténa LTE/GPS montážní B046L, 2x SMA(m), 2x RG174/3m, IP67

Kód zboží: AO-AKOM-G046LSS3
Výrobce: SECTRON

Anténa LTE/GPS montážní B046L, 2x SMA(m), 2x RG174/3m, IP67

Kombinovaná montážní LTE/GPS anténa, která umožňuje jednoduché připojení k celulárním routerům, modemům, datovým modulům a k GPS navigačním zařízením. Anténa pracuje v pásmech 698 – 960/1710 – 2690 MHz; 1575.42 ± 1 MHz.

720s DPH (21%) / ks

bez DPH 595.41 Kč / ks

Recyklační poplatek: 5.00 Kč

Na dotaz
i

Podrobný popis

Kombinovaná montážní LTE/GPS anténa

Kombinovaná montážní LTE/GPS anténa, která umožňuje jednoduché připojení k celulárním routerům, modemům, datovým modulům a k GPS navigačním zařízením. Anténa pracuje v pásmech 698 – 960/1710 – 2690 MHz; 1575.42 ± 1 MHz. V kombinaci s integrovaným zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku v pásmech GPS až 28 dB. Je vyrobena z termoplastického polymeru a díky robustní konstrukci vykazuje vysokou odolnost proti poškození, prachu a vodě (IP67) a hodí se pro venkovní montáž. Anténa se dodává se dvěma kabely RG174/U o délce 3 m, které jsou zakončeny dvěma konektory SMA (m).

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Polarizace R.H.C.P. , Lineární Provedení Externí
Provozní teplota -40 ~ +85  °C Rozměry 81.3 x 29.6  mm
Směrovost Všesměrová , Směrová Technologie GPS , LTE
Váha 102.89  g Zisk 2.5  dBi , 2  dBi
VSWR <2.0:1 , <1.5:1 LNA Zisk 28  dB
Způsob uchycení Montážní Certifikace RoHS
Stupeň krytí IP67 Materiál ABS

720s DPH (21%) / ks

bez DPH 595.41 Kč / ks

Recyklační poplatek: 5.00 Kč
