Všesměrová ISM anténa

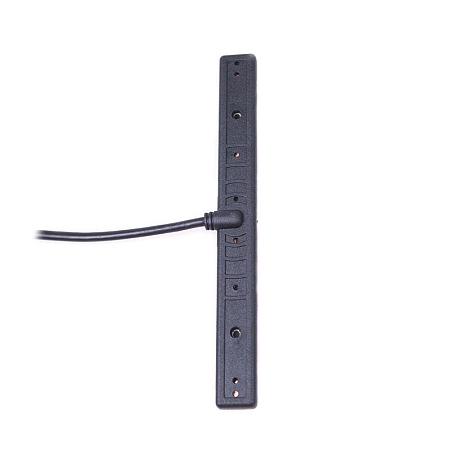

Všesměrová lepicí anténa pracující v pásmu ISM na kmitočtu 868 MHz splňuje požadavky hned několika technologií jako jsou např. LoRa, SigFox aj. Díky parametrům a navrženému designu s variabilitou konektorů a volitelnou délkou kabelu se skvěle hodí k Vašemu bezdrátovému IoT zařízení jako jsou celulární routery, modemy, opakovače signálu a mnoho dalších. Snadnou montáž antény zajistí oboustranná 3M páska. Anténa je dodávána s kabelem RG174/U o délce 3 m, který je zakončený SMA(m) konektorem.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace konektoru RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
