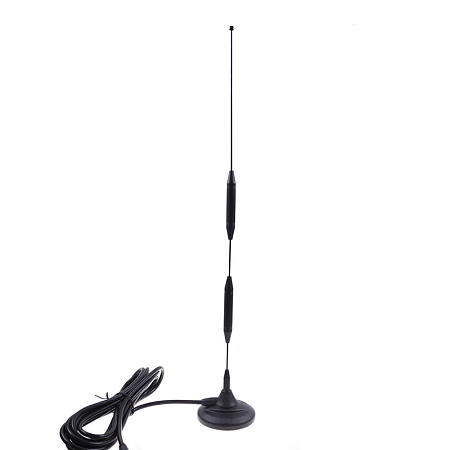

Všesměrová prutová GSM/UMTS anténa
Všesměrová prutová anténa s magnetickou základnou je určená pro příjem signálu v technologiích GSM/UMTS. Anténa pracuje v pásmech 900/1800/2100 MHz. Je vhodná pro spojení s celulárními modemy a routery, které jsou osazeny konektory FME (m). S vhodným umístěním na zemnící kovový povrch dosahuje anténa zisku až 9 dBi. Z antény je vyveden kabel RG58 o délce 3.5 m, který je zakončený konektorem FME (f).
Specifikace konektoru FME:
FME koaxiální konektory se vyznačují vysokou spolehlivostí a mechanickou stabilitou. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 2 GHz. Provozní teplota je -65 °C až +155 °C. Díky kompaktní velikosti a dlouhé životnosti jsou FME konektory používány v oblasti mobilních komunikací a také pro připojení GSM antén. Vhodné k instalování ve vozidlech.
Specifikace kabelu RG58:
Koaxiální kabel s označením RG58 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 5 mm. Využívá se především pro frekvenční rozsah 0-1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Nejběžnější kabely tohoto typu mají teplotní rozsah -20 až 75°C. Tento kabel je vhodný pro extérní antény typu WiFi/GPS/GSM. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/N/SMA/TNC a dalších. Existují i speciálně upravené typy kabelů RG58 pro venkovní použití, které jsou UV rezistentní, dále pro použití v extrémních podmínkách. Vyrábí se z různých materiálů, různých kvalit.
Technické parametry naleznete v přiloženém datasheetu.
