Kód zboží: AO-AGSM-MG5S
EAN: 0745114360250
Výrobce: SECTRON

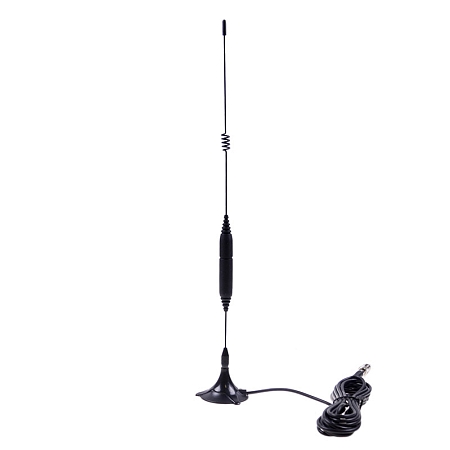

Anténa GSM/UMTS magnetická 50, 5 dBi, SMA(m), RG174/3m

Kód zboží: AO-AGSM-MG5S
EAN: 0745114360250
Výrobce: SECTRON

Anténa GSM/UMTS magnetická 50, 5 dBi, SMA(m), RG174/3m

Všesměrová anténa určená pro příjem signálu v technologii GSM/UMTS. Pracuje v pásmu 800/900/1800/1900/2100 MHz.

149s DPH (21%) / ks

bez DPH 123.32 Kč / ks

Skladem
i

Podrobný popis

Všesměrová GSM/UMTS anténa

Všesměrová anténa se zabudovaným magnetem pro umístění na libovolný kovový podklad je určená pro příjem/vysílání GSM signálu. GSM anténa pracuje v pásmech 800/900/1800/1900/2100 MHz. Používá se pro spojení s modemy a routery. Anténa se dodává s kabelem RG174/U o délce 3 m, který je zakončený konektorem SMA (m).

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Garance připojení a odpojení konektoru je až 500 cyklů. Provozní teplota je -65 °C až +165 °C. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor SMA(m) Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -30 ~ +90  °C Rozměry 39.6 x 301.5  mm
Směrovost Všesměrová Technologie GSM , UMTS
Váha 57  g Zisk 5  dBi
VSWR <1.8:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Magnetická
