Kód zboží: AO-ALTE-MG9S10
Výrobce: SECTRON

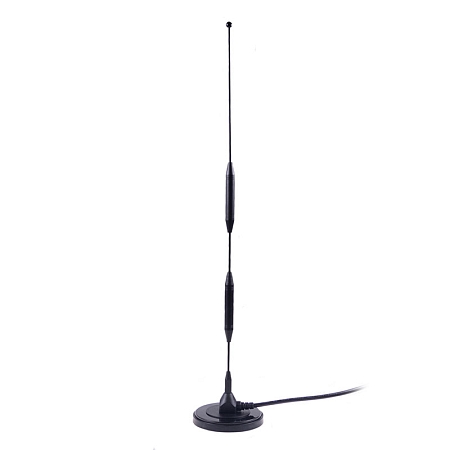

Anténa GSM/UMTS/LTE Magnetická 90, 5-9 dBi, SMA(m), kabel.195/10m

Kód zboží: AO-ALTE-MG9S10
Výrobce: SECTRON

Anténa GSM/UMTS/LTE Magnetická 90, 5-9 dBi, SMA(m), kabel.195/10m

Všesměrová magnetická anténa určená pro příjem signálu GSM/UMTS/LTE. Pracuje v pásmu 700/800/900/1700/1800/1900/2100/2600 MHz.

1 034s DPH (21%) / ks

bez DPH 854.46 Kč / ks

Skladem
i

Podrobný popis

Všesměrová magnetická anténa GSM/UMTS/LTE

Všesměrová magnetická anténa se ziskem 9 dBi je určená pro příjem signálu GSM/UMTS/LTE. Pracuje v pásmu 700/800/900/1700/1800/1900/2100/2600 MHz a je vhodná pro spojení s modemy, routery a terminály. Podstavu tvoří magnetická základna, díky které je možné anténu umístit na libovolný kovový podklad. Z antény je vyveden kabel .195 o délce 10 m, který je zakončený SMA(m) konektorem.

Specifikace konektoru SMA:

Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.

Specifikace kabelu .195:

Koaxiální kabel .195 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 4.95 mm. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω a rozsah pracovních teplot -40 °C až + 85 °C. Činitel zkrácení je stanoven na 0.79. Kabel .195 se používá například v oblasti metrologie, bezdrátové komunikace, automobilovém průmyslu, a také pro VHF a UHF aplikace. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/N/SMA/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel .195
Konektor SMA(m) Maximální vstupní výkon 10  W
Napájecí napětí 2.2 – 5 V DC Polarizace Lineární
Provedení Externí Rozměry 81 x 444.3  mm
Směrovost Všesměrová Technologie GSM , UMTS , LTE
Váha 575  g Zisk 9  dBi
VSWR <1.9:1 Způsob uchycení Magnetická
Certifikace RoHS , ISO 9001 , ISO 14001 Materiál PVC
