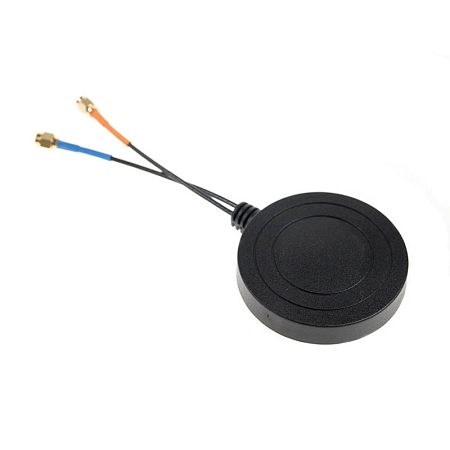

Kombinovaná lepicí GSM/UMTS/LTE/GPS/GLONASS anténa
Kombinovaná lepicí anténa, jenž je určená pro příjem signálu v technologiích GSM/UMTS/LTE/GPS/GLONASS. Pracuje v pásmech 800/900/1700/1800/2100/2700/1575.42/1602 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa celkové hodnoty zisku v pásmech GPS až 30 dB. Je vhodná pro použití do automobilů a jiných dopravních prostředků. Oboustranná 3M páska zajistí snadnou montáž např. na sklo nebo plast. Součástí antény jsou dva kabely RG174/U o délce 10 cm, které jsou zakončeny konektory SMA(m) a dva kabely .195 o délce 2 m, které jsou zakončeny konektory SMA (f) a SMA (m).
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Specifikace kabelu .195:
Koaxiální kabel .195 je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 4.95 mm. Využívá se především pro frekvenční rozsah 0-6 GHz. Charakteristická impedance je 50 Ω a rozsah pracovních teplot -40 °C až + 85 °C. Činitel zkrácení je stanoven na 0.79. Kabel .195 se používá například v oblasti metrologie, bezdrátové komunikace, automobilovém průmyslu, a také pro VHF a UHF aplikace. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/N/SMA/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
