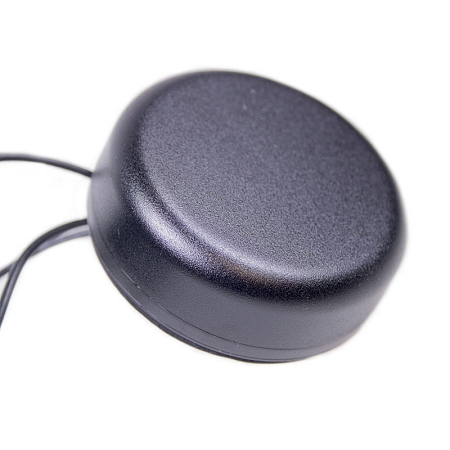

Kombinovaná GSM/GPS/UMTS/WIFI anténa
Kombinovaná anténa určená pro příjem signálu v technologiích GSM/GPS/UTMS/WIFI. Pracuje v pásmech 900/1575.42/1800/2100/2400 MHz. V kombinaci se zesilovačem dosahuje tato aktivní anténa v pásmu GPS celkové hodnoty zisku 30 dBi. Díky schopnosti spolupráce se zmíněnými technologiemi se anténa výborně hodí pro využití v městské hromadné dopravě a jiných dopravních prostředcích. Anténa je dodávána se třemi kabely RG174 o délce 3 m, zakončenými SMA-RP(f) a 2x SMA(m konektory.
Specifikace konektoru SMA:
Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.
Specifikace kabelu RG174/U:
Kabel s označením RG174/U je základní variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.
Technické parametry naleznete v přiloženém datasheetu.
