Kód zboží: AO-AGSM-SA1C08
Výrobce: SECTRON

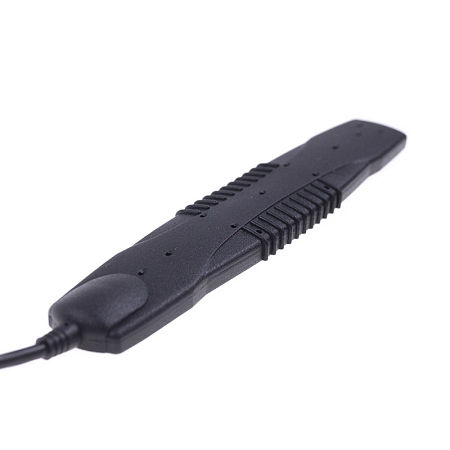

Anténa GSM samolepicí 25, 2.5dB, MMCX(m)90°, RG174 80cm

Kód zboží: AO-AGSM-SA1C08
Výrobce: SECTRON

Anténa GSM samolepicí 25, 2.5dB, MMCX(m)90°, RG174 80cm

Všesměrová lepicí anténa zakončená MMCX(m)90° konektorem je určená pro příjem/vysílání GSM signálu. GSM anténa pracuje v pásmech 800/900/1700/1800 MHz.

149s DPH (21%) / ks

bez DPH 123.32 Kč / ks

Skladem
i

Podrobný popis

Všesměrová samolepicí GSM anténa

Všesměrová lepicí anténa je určená pro příjem/vysílání GSM signálu. GSM anténa pracuje v pásmech 800/900/1700/1800 MHz. Používá se např. v automobilech pro spojení s modemy a routery. Anténa je dodávána s kabelem RG174/U o délce 80 cm, který je zakončený MMCX(m)90° konektorem. Kromě toho je vybavena oboustrannou 3M páskou, která zajistí snadnou montáž např. na sklo nebo plast.

Specifikace konektoru MMCX:

Jedná se o koaxiální konektory se západkovým mechanismem, které jsou kompatibilní s konektory MCX, mají však menší velikost. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Rozsah pracovních teplot je -65 °C až + 165 °C. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Nejčastěji se používají také jako standardní konektory v zařízeních GPS, sítích WLAN a pevné mobilní komunikaci.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.

Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor MMCX(m) R/A Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -30 ~ +80  °C Rozměry 129.5 x 22.8 x 6.7  mm
Směrovost Všesměrová Technologie GSM
Váha 28.41  g Zisk 2.5  dBi
VSWR <2.0:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Samolepicí

149s DPH (21%) / ks

bez DPH 123.32 Kč / ks
