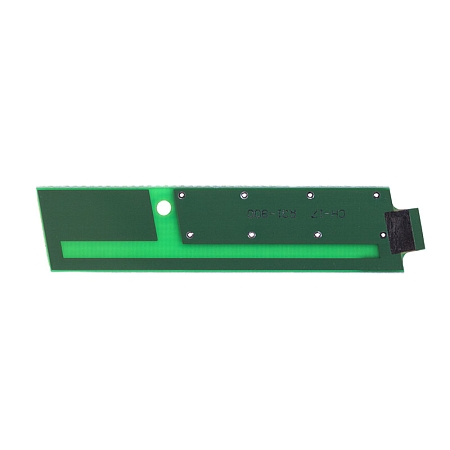

Všesměrová interní GSM anténa
Všesměrová interní anténa určená pro příjem/vysílání GSM signálu. GSM anténa pracuje v pásmech 900/1800 MHz.
Patch anténa, neboli česky mikropásková anténa se skládá z dielektrického, případně polovodičového substrátu a vodivého mikropásku. Vyrábí se obdobně jako plošné spoje. Hlavní nevýhodou těchto antén bývá jejich úzkopásmovost, nižší zisk a omezená výkonová zatížitelnost. Jednou z možností docílení lepších parametrů této antény je varianta se spodní (vodivě) souvisle pokovenou vrstvou. Toto vylepšení částečně plní funkci reflektoru, a tak omezením vyzařování z dolní strany zvyšujeme směrovost antény a zároveň její zisk v žádoucím směru. Účinnost antén se pohybuje zhruba v rozmezí od 35 do 90 %. Pracovní kmitočet se pohybuje v rozmezí stovek MHz až desítek GHz, přičemž zpravidla nepřekračuje hodnotu 30 GHz. Využití nachází v mobilních telefonech, RFID čtečkách a všude tam, kde je potřeba umístit anténu do velmi malého zařízení. Mezi výhody patří poměrně vysoká účinnost a nízká impedance, miniaturní rozměry a možnost sériové výroby. Antény jsou tenké, lehké a relativně snadno konstruovatelné a protože odolávají extrémním podmínkám a vyrábí se v jakémkoliv tvaru, lze je namontovat i na vnější strany automobilů nebo letadel. Tento typ směrové antény je vhodný také pro malé jednopodlažní kancelářské budovy, obchody a mnoho dalších vnitřních míst, kde centrální přístupový bod není k dispozici. Patch anténa může být také použita jako externí anténa ke zvýšení příjmu signálu a přenosu bezdrátových zařízení, jako jsou systémy GPS.
Více informací naleznete v přiloženém datasheetu.
