Kód zboží: AO-AGSM-MG3C
Výrobce: SECTRON

Anténa GSM Magnetická 30, Dual-band, 3dBi, MMCX(m)90°, RG174 3m

Kód zboží: AO-AGSM-MG3C
Výrobce: SECTRON

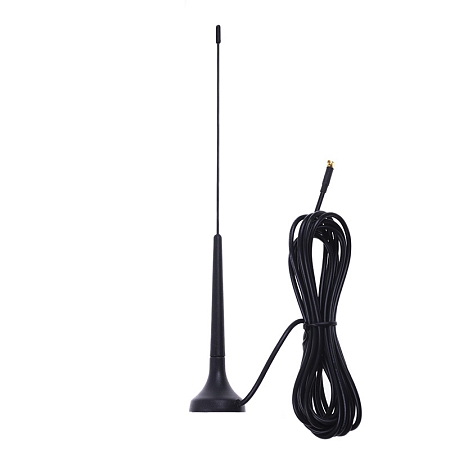

Anténa GSM Magnetická 30, Dual-band, 3dBi, MMCX(m)90°, RG174 3m

Všesměrová anténa s magnetickým podstavcem určená pro příjem/vysílání GSM signálů. GSM anténa pracuje v pásmech 900/1800 MHz.

203s DPH (21%) / ks

bez DPH 167.37 Kč / ks

Na dotaz
i

Podrobný popis

Všesměrová magnetická GSM anténa

Všesměrová anténa určená pro příjem/vysílání GSM signálu. GSM anténa pracuje v pásmech 900/1800 MHz. Poskytuje připojení k modemům a routerům. Magnetická základna umožňuje montáž antény na střechu auta nebo jiné kovové povrchy. Anténa se dodává s kabelem RG174/U o délce 3 m, který je zakončený konektorem MMCX(m)90°.

Specifikace konektoru MMCX:

Jedná se o koaxiální konektory se západkovým mechanismem, které jsou kompatibilní s konektory MCX, mají však menší velikost. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 6 GHz. Rozsah pracovních teplot je -65 °C až + 165 °C. Vyznačují se vysokou spolehlivostí a mechanickou stabilitou. Nejčastěji se používají také jako standardní konektory v zařízeních GPS, sítích WLAN a pevné mobilní komunikaci.

Specifikace kabelu RG174/U:

Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.
Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.


Technické parametry naleznete v přiloženém datasheetu.

Parametry

Impedance 50  Ohm Kabel RG174/U
Konektor MMCX(m) R/A Maximální vstupní výkon 10  W
Polarizace Lineární Provedení Externí
Provozní teplota -30 ~ +80  °C Rozměry 232 x 30  mm
Směrovost Všesměrová Technologie GSM
Váha 47.59  g Zisk 3  dBi
VSWR <2.0:1 Vyzařovací úhel H 360 V 30
Způsob uchycení Magnetická

203s DPH (21%) / ks

bez DPH 167.37 Kč / ks
